| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP82XA-CDMXX |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 접속구의 형태: | SFP28에 SFP28 | 납품업자 이름: | 오링크컴 |
|---|---|---|---|
| 적합한 쥬니퍼: | JNP-25G-aoc | 자료 비율: | 25Gbps |
| 길이: | (선택적인) 1~30m | 저 전력 소모: | <1.0W |
| 쉘 소재: | 금속은 에워쌉니다 | 온도: | 70°C에 0 |
| 하이 라이트: | SFP28 활성 섬유 케이블,25G 활동적 섬유 케이블,25G AOC |
||

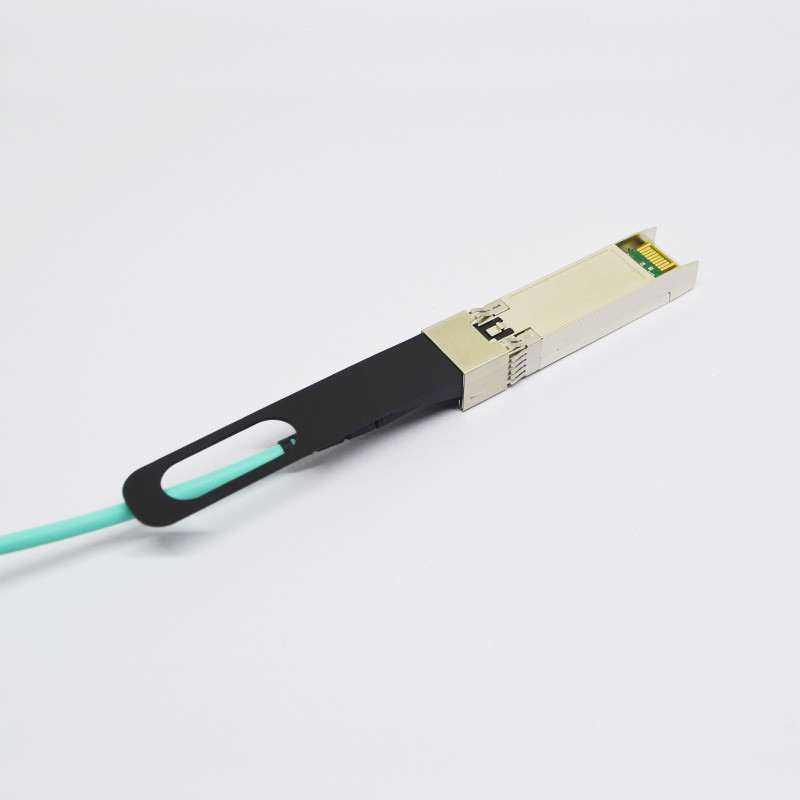

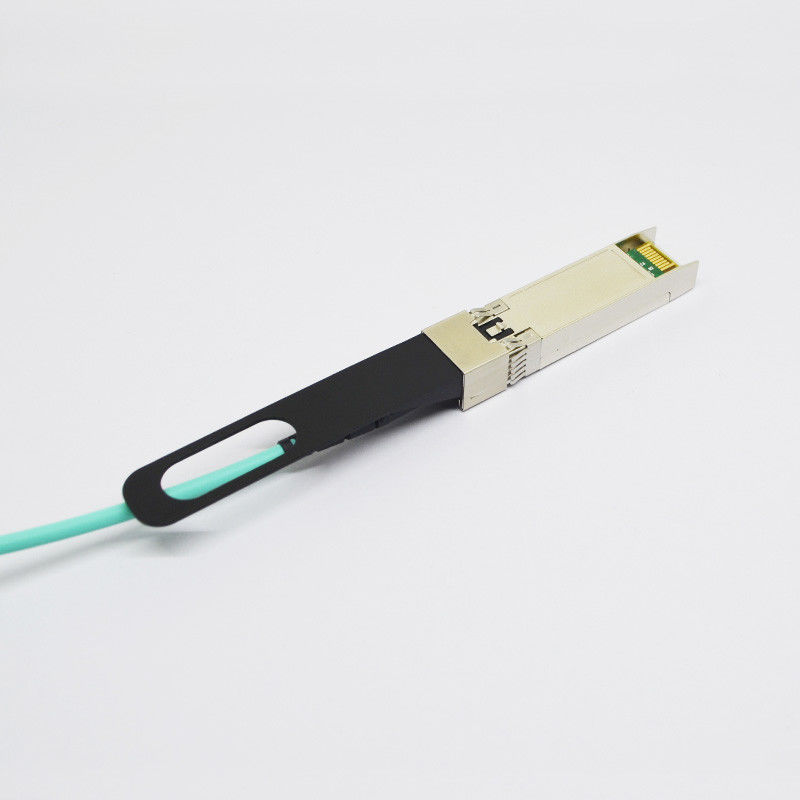

FDA 승인 SFP28 활성 섬유 케이블 25G AOC 탈주 금속 인클로저
25G SFP28 액티브 광 케이블 호환 주니퍼 네트웍스 25G-JNP-AOC
기술:
25G SFP28 활성 광 케이블 호환 주니퍼(25G-JNP-AOC)는 25Gb 이더넷 애플리케이션을 지원하는 제품입니다.전기 및 기계 사양을 기반으로 매우 높은 포트 밀도로 25G 장비를 설계할 수 있도록 설계되었습니다.
표준
# SFF-8431 개정판 3
# SFF-8472 개정판 11
영형광학적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 출력 광학 눈 | IEEE 0802.3ae 준수 | |||||
| 리시버 | ||||||
| 작동 파장 | 840 | 860 | nm | |||
| 활성 케이블 입력 전기적 특성 | ||||||
| 차동 데이터 입력 전압 | VIH-빌 | 200 | 1600 | mVpp | 1 | |
| 차동 입력 임피던스 | 린 | 90 | 100 | 110 | Ω | |
| TX-비활성화 입력 전압-낮음 | 빌 | 0 | 0.8 | V | 2 | |
| TX-비활성화 입력 전압-높음 | VIH | 2.0 | VCC | V | 2 | |
| TX-결함 출력 전압-낮음 | 볼륨 | 0 | 0.8 | V | 삼 | |
| TX-결함 출력 전압-높음 | VOH | 2.0 | VCC | V | 삼 | |
| 능동 케이블 출력 전기적 특성 | ||||||
| 차동 데이터 출력 전압 |
VOH- 볼륨 |
400 | 800 | mV | 1 | |
|
차동 출력 임피던스 |
패주 | 90 | 100 | 110 | Ω | |
|
LOS 주장 출력 저전압 |
볼륨 | 0 | 0.8 | V | 삼 | |
|
LOS-Deasserted 출력 고전압 |
VOH | 2.0 | VCC | V | 삼 | |
메모:
1. 평균 전력 수치는 IEEE 802.3ae에 따른 참고용일 뿐입니다.
2. 1E-12 미만의 BER에서 연속적으로 측정했습니다.측정 패턴은 PRBS 2입니다.31-1 최악의 ER=4.5@ 10.3125Gb/s.
3. 내부 AC 결합
4. TX-Disable에는 VccT에 대한 내부 4.7KΩ ~ 10KΩ 풀업이 있습니다.
5. 호스트 보드에서 Vcc까지 4.7KΩ 풀업으로 측정
피정의와 함수에서
| 핀 | 상징 | 이름/설명 |
| 1 | 벳 [1] | 송신기 접지 |
| 2 | Tx_FAULT [2] | 송신기 오류 |
| 삼 | Tx_DIS [3] | 송신기 비활성화.높음 또는 열림에서 레이저 출력 비활성화됨 |
| 4 | SDA [2] | 2-와이어 직렬 인터페이스 데이터 라인 |
| 5 | 에스씨엘 [2] | 2-와이어 직렬 인터페이스 클록 라인 |
| 6 | MOD_ABS [4] | 모듈이 없습니다.모듈 내에서 접지됨 |
| 7 | RS0 [5] | 요금 선택 0 |
| 8 | RX_LOS [2] | 신호 손실 표시.논리 0은 정상 작동을 나타냅니다. |
| 9 | RS1 [5] | 요금 선택 1 |
| 10 | 비르 [1] | 수신기 접지 |
| 11 | 비르 [1] | 수신기 접지 |
| 12 | RD- | 수신기 반전된 DATA 출력.AC 결합 |
| 13 | RD+ | 수신기 DATA 출력.AC 결합 |
| 14 | 비르 [1] | 수신기 접지 |
| 15 | VCCR | 수신기 전원 공급 장치 |
| 16 | VCCT | 송신기 전원 공급 장치 |
| 17 | 벳 [1] | 송신기 접지 |
| 18 | TD+ | 트랜스미터 DATA 입력. AC 결합 |
| 19 | TD- | 트랜스미터 반전된 DATA 입력. AC 결합됨 |
| 20 | 벳 [1] | 송신기 접지 |
메모:
1. 모듈 회로 접지는 모듈 내의 모듈 섀시 접지와 격리됩니다.
2. 호스트 보드에서 4.7k – 10k 옴으로 3.15V와 3.6V 사이의 전압으로 풀업되어야 합니다.
3. Tx_Disable은 모듈 내부의 VccT에 대한 4.7kΩ ~ 10kΩ 풀업이 있는 입력 접점입니다.
4. Mod_ABS는 SFP28 모듈의 VeeT 또는 VeeR에 연결됩니다.호스트는 4.7kΩ ~ 10kΩ 범위의 저항을 사용하여 이 접점을 Vcc_Host까지 끌어올 수 있습니다. SFP28 모듈이 호스트 슬롯에 물리적으로 없을 때 Mod_ABS가 "높음"으로 표시됩니다.
5. RS0 및 RS1은 모듈 입력이며 모듈에서 > 30kΩ 저항을 사용하여 VeeT로 로우로 풀링됩니다.
ㅏ절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대 | 단위 | 노트 |
| 전원 전압 | Vcc | -0.5 | 3.6 | V | |
| 보관 온도 | TS | -40 | 75 | °C | |
| 상대 습도 | 상대습도 | 5 | 85 | % |
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
지일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 데이터 속도 | 박사 | 8.5 | 25.781 | Gb/s | ||
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 공급 전류 | ICC5 | 300 | 엄마 | |||
| 작동 케이스 온도. | Tc | 0 | 70 | °C |
애플리케이션
* 25G AOC SFP28 애플리케이션
* 25G BASE-SR 이더넷
