| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSP01XC-CN1 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 접속구의 형태: | SFP+에 대한 SFP+ | 자료 비율: | 10Gbps |
|---|---|---|---|
| AWG: | 30AWG | 케이블 길이: | 1M |
| 재킷 소재: | PVC | 온도: | 0~70C |
| 하이 라이트: | 시스코 적합한 수동적 직접 접속 케이블,10G SFP+ 수동적 직접 접속 케이블,시스코 적합한 10G SFP+ 트윈액스 케이블 |
||

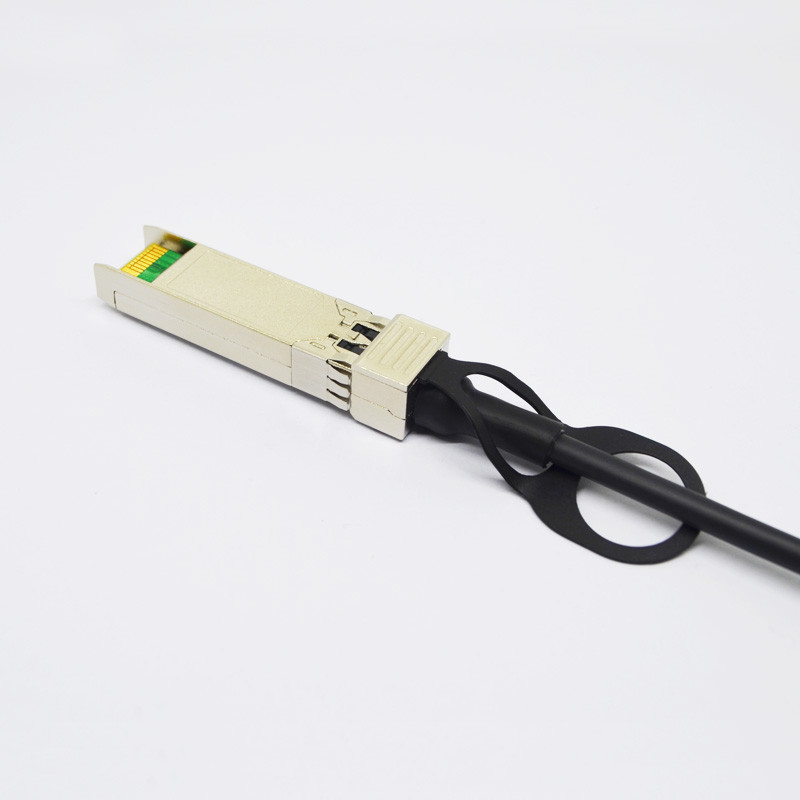

시스코 적합한 10G 수동적 직접 접속 케이블 SFP+ 트윈액스 케이블
시스코 SFP-H10GB-CU1M 적합한 10G SFP+ 수동적 직접 접속 구리 트윈액스 케이블
SFP+ 직접 접속 케이블은 SFF-8431, SFF-8432와 SFF-8472 상술로 순응합니다. 와이어 게이지 중에서 다양한 선택은 케이블 길이 (최고 1M까지) 중에서 다양한 선택과 30에서 24까지 AWG를 이용 가능합니다.
일반적 제품 특성
| SFP+ DAC 상술 | |
| 레인의 수 | Tx와 Rx |
| 채널 데이타 비율 | 10.3125 그비피스 |
| 작동 온도 | 0 내지 + 70' Ｃ |
| 저장 온도 | -40 내지 + 85' Ｃ |
| 공급 전압 | 3.3 명목상인 Ｖ |
| 전기 인터페이스 | 20 핀 엣지 커넥션 |
| 관리 인터페이스 | 연속물, I2C |
핀의기능 정의
| 핀 | 논리 | 기호 | 기술 |
| 1 | 베릿 | 모듈 송신기 땅 | |
| 2 | LVTTL-O | tx_fault | 모듈 송신기 결점 |
| 3 | LVTTL-I | tx_disable | 송신기 드이사벨 ; 송신기 레이저 출력을 끕니다 |
| 4 | LVTTL-I/O | SDA | 2 와이어 직렬 접속 데이터 라인 (INF-8074i의 MOD-DEF2와 마찬가지인) |
| 5 | LVTTL-I/O | SCL | 2개의 와이어 직렬 접속 시계 (INF-8074i의 MOD-DEF1과 마찬가지인) |
| 6 | mod_abs | 모듈에서 베릿 또는 방향 전환에 연결되는 모듈 부재입니다 | |
| 7 | LVTTL-I | RS0 | 비율 선택 0이 마음대로 SFP+ 모듈 수신기를 제어합니다 |
| 8 | LVTTL-O | rx_los | 수신기 신호 손실 표시 (rx_los로서 지정된 FC와 신호가 탐색한 것처럼 지정된 이더넷에서) |
| 9 | LVTTL-I | RS1 | 비율 선택 1이 마음대로 SFP+ 모듈 송신기를 제어합니다 |
| 10 | 방향 전환 | 모듈 수신기접지 | |
| 11 | 방향 전환 | 모듈 수신기접지 | |
| 12 | 프크크레 | 모듈 수신기 3.3 Ｖ 공급 | |
| 13 | 프크트 | 모듈 송신기 3.3 Ｖ 공급 | |
| 14 | 베릿 | 모듈 송신기 땅 | |
| 15 | CML-I | TD+ | 송신기 비반전 데이터 입력 |
기계적인 상술
연결기는 SFF-8432 상술과 호환 가능합니다.
명령 정보
| 부품번호 | 기술 |
| OLSP01XC-CN1 | SFP+, 최고 10까지 Gb / Ｓ, 구리 케이블, 0~70C, 1M |
| OLSP01XC-IN1 | SFP+, 최고 10Gb까지 / Ｓ, 구리 케이블, -40~85C, 1M |
