| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCS001XC-CNM1 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 적합한 브랜드: | 까끄라기 | 납품업자 이름: | 오링크컴 |
|---|---|---|---|
| 접속구의 형태: | SFP+에 SFP+ | 자료 비율: | 10Gbps |
| AWG: | 30awg | 케이블 길이: | 1m |
| 재킷 물자: | PVC | 온도: | 0~70C |
| 하이 라이트: | 10G SFP+ 직접 접속 Cable,1m SFP+ 직접 접속 Cables,10G SFP+ 트윈액스 케이블 |
||

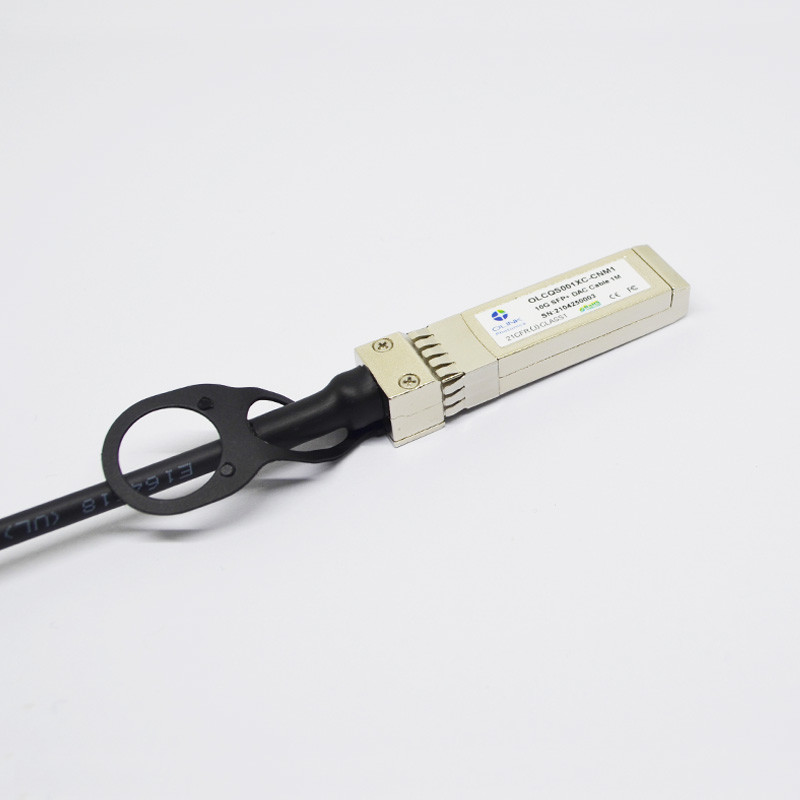

Arista 호환 10G SFP+ 직접 연결 케이블 Twinax 케이블 1M
Arista CAB-SFP-SFP-1M 호환 10G SFP+ 수동 직접 연결 구리 Twinax 케이블 1M
| 핀 | 논리 | 상징 | 이름/설명 | 메모 |
| 1 | 핏 | 송신 접지 | ||
| 2 | LV-TTL-O | 전송 오류 | 해당 없음 | 1 |
| 삼 | LV-TTL-I | 전송 비활성화 | 송신기 비활성화 | 2 |
| 4 | LV-TTL-I/O | SDA | 견인 와이어 직렬 데이터 | |
| 5 | LV-TTL-I | SCL | 견인 와이어 직렬 시계 | |
| 6 | MOD-DEF0 | 모듈이 있음, VeeT에 연결 | ||
| 7 | LV-TTL-I | RS0 | 해당 없음 | 1 |
| 8 | LV-TTL-O | 로스 | 신호 손실 | 2 |
| 9 | LV-TTL-I | 해당 없음 | 해당 없음 | 1 |
| 10 | 부채 | 수신 접지 | ||
| 11 | 부채 | 수신 접지 | ||
| 12 | CML-O | RD- | 수신기 데이터 반전 | |
| 13 | CML-O | RD+ | 수신기 데이터 비반전 | |
| 14 | 부채 | 수신 접지 | ||
| 15 | VccR | 수신 전원 공급 장치 | ||
| 16 | VccT | Tx 전원 공급 장치 | ||
| 17 | 핏 | 송신 접지 | ||
| 18 | CML-I | TD+ | 송신기 데이터 비반전 | |
| 19 | CML-I | TD- | 송신기 데이터 반전 | |
| 20 | 핏 | 송신기 접지 |
권장 작동 조건
| 매개변수 | 상징 | 분 | 전형적인 | 최대 | 단위 |
| 보관 주위 온도 | -10 | +85 | °C | ||
| 작동 케이스 온도 | Tc | 0 | 70 | °C | |
| 전원 공급 장치 전압 | VCC3 | 3.14 | 3.3 | 3.47 | V |
| 전력 소모 | PD | 0.02 | 여 |
기계 명세서
커넥터는 SFF-8432 사양과 호환됩니다.
주문 정보
| 부품 번호 | 기술 |
|
OLCS001XC-CNMx |
SFP+ 직접 연결 수동 케이블(10GSFP+Cu), 1m, 3m,5m, AWG:30, 0ºC ~ +70ºC |
| x 의미 | 1=1m,3=3m,5=5m |
