| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSP01XC-CN3 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 쥬니퍼 부품번호: | QFX-SFP-DAC-3M | 공급자 이름: | 오링크컴 |
|---|---|---|---|
| AWG: | 30AWG | 케이블 길이: | 3M |
| 재킷 소재: | PVC | 온도: | 0~70C |
| 하이 라이트: | 10G SFP+ DAC 트윈액스 케이블,쥬니퍼 적합한 DAC 트윈액스 케이블,SFP+ 직접 접속 케이블 3M |
||

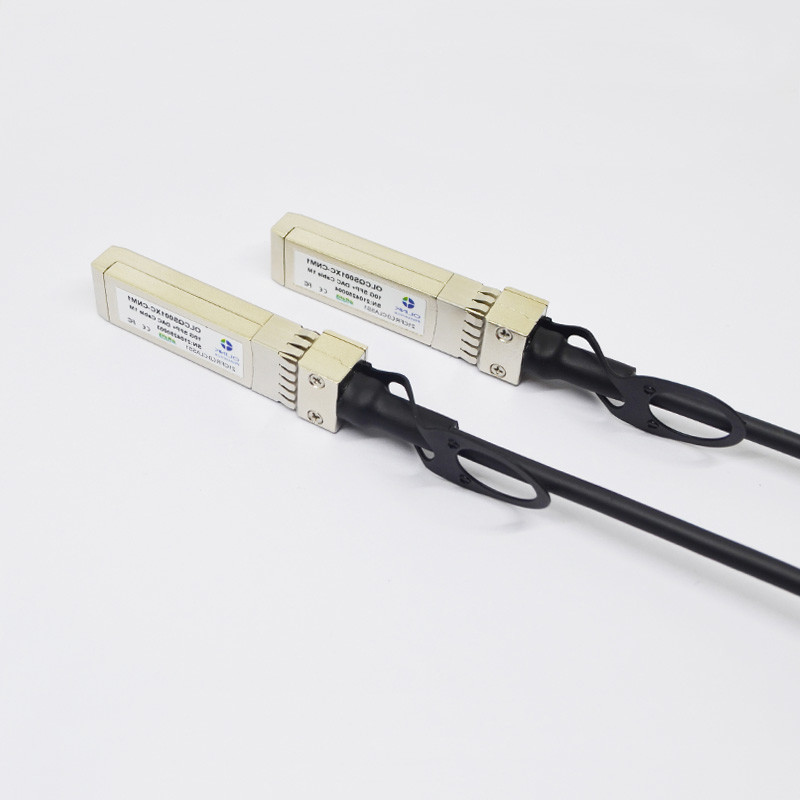

쥬니퍼 적합한 10G SFP+ DAC 트윈액스 케이블 3M 20 핀 엣지 커넥션
쥬니퍼 QFX-SFP-DAC-3M 적합한 10G SFP+ DAC 트윈액스 케이블 3M
일반 설명
SFP+ 직접 접속 케이블은 SFF-8431, SFF-8432와 SFF-8472 상술로 순응합니다. 와이어 게이지 중에서 다양한 선택은 케이블 길이 (최고 3M까지) 중에서 다양한 선택과 30에서 24까지 AWG를 이용 가능합니다.
일반적 제품 특성
|
SFP+ DAC 상술 |
|
|
레인의 수 |
Tx와 Rx |
|
채널 데이타 비율 |
10.3125 그비피스 |
|
작동 온도 |
0 내지 + 70' Ｃ |
|
저장 온도 |
-40 내지 + 85' Ｃ |
|
공급 전압 |
3.3 명목상인 Ｖ |
|
전기 인터페이스 |
20 핀 엣지 커넥션 |
|
관리 인터페이스 |
연속물, I2C |
핀의기능 정의
|
핀 |
논리 |
기호 |
기술 |
|
1 |
|
베릿 |
모듈 송신기 땅 |
|
2 |
LVTTL-O |
tx_fault |
모듈 송신기 결점 |
|
3 |
LVTTL-I |
tx_disable |
송신기 드이사벨 ; 송신기 레이저 출력을 끕니다 |
|
4 |
LVTTL-I/O |
SDA |
2 와이어 직렬 접속 데이터 라인 (INF-8074i의 MOD-DEF2와 마찬가지인) |
|
5 |
LVTTL-I/O |
SCL |
2개의 와이어 직렬 접속 시계 (INF-8074i의 MOD-DEF1과 마찬가지인) |
|
6 |
|
mod_abs |
모듈에서 베릿 또는 방향 전환에 연결되는 모듈 부재입니다 |
|
7 |
LVTTL-I |
RS0 |
비율 선택 0이 마음대로 SFP+ 모듈 수신기를 제어합니다 |
|
8 |
LVTTL-O |
rx_los |
수신기 신호 손실 표시 (rx_los로서 지정된 FC와 신호가 탐색한 것처럼 지정된 이더넷에서) |
|
9 |
LVTTL-I |
RS1 |
비율 선택 1이 마음대로 SFP+ 모듈 송신기를 제어합니다 |
|
10 |
|
방향 전환 |
모듈 수신기접지 |
|
11 |
|
방향 전환 |
모듈 수신기접지 |
|
12 |
CML-O |
RD- |
수신기 역데이터 출력 |
|
13 |
CML-O |
RD+ |
수신기 비반전 데이터 출력 |
|
14 |
|
방향 전환 |
모듈 수신기접지 |
기계적인 상술
연결기는 SFF-8432 상술과 호환 가능합니다.
명령 정보
|
부품번호 |
기술 |
|
SFP+, 최고 10까지 Gb / Ｓ, 구리 케이블, 0~70C, 3M |
|
|
OLSP01XC-IN3 |
SFP+, 최고 10Gb까지 / Ｓ, 구리 케이블, -40~85C, 3M |
