| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP02XC-CNM3 |
| 최소 주문 수량: | 1대 pc |
| 가격: | negotiable |
| 포장 세부 사항: | 1마리의 pc / 호일 백 |
| 배달 시간: | 3-6 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 시스코 부품번호: | SFP-H25G-CU3M | 형태 필드: | SFP28 ~ SFP28 |
|---|---|---|---|
| 자료 비율: | 25g | 와이어 AWG: | 30AWG |
| 재킷 소재: | PVC | 온도 범위: | 0~ 70 'Ｃ |
| 하이 라이트: | 구리 트윈액스 케이블,25G 구리 트윈액스 케이블,3M 구리 트윈액스 케이블 |
||

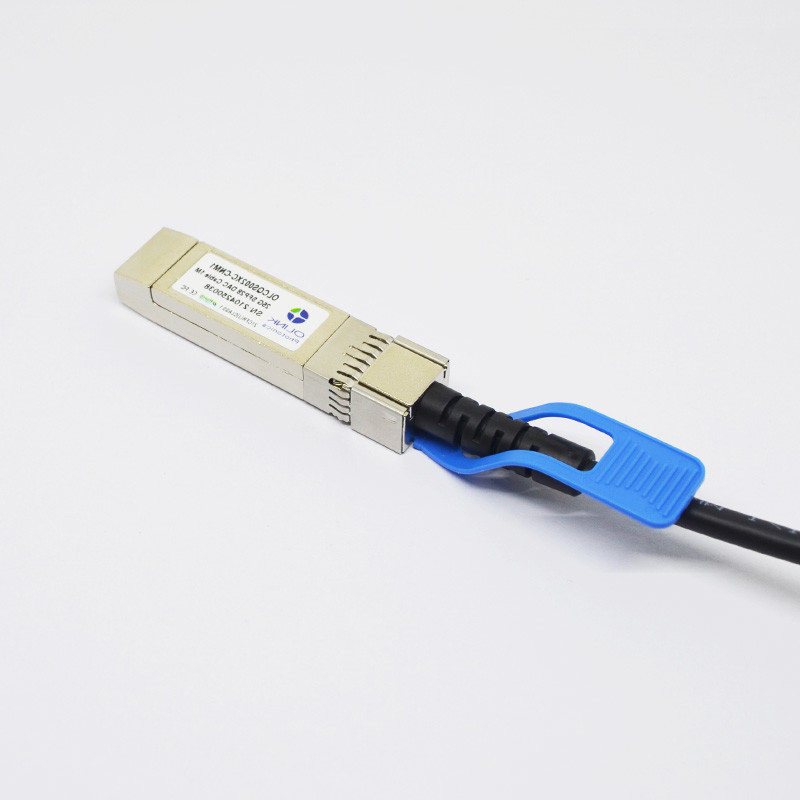

SFP28 DAC 케이블 구리 25G 트윈액스는 적합한 3M 시스코에게 전보를 칩니다
시스코 적합한 SFP-H25G-CU3M 25G SFP28 수동적 직접 접속 구리 트윈액스 케이블 3M
오링크컴의 SFP28 수동적 케이블 조립은 25G 이더넷에 대해 고성능, 비용 효과적 입출력 해결책입니다.
SFP28 구리 케이블은 높은 포트 밀도, 환경설정 가능성과 활용을 달성하기 위한 하드웨어 제조를 허락합니다
매우 저비용과 감소된 전력 예산
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | |
| 차별적 임피던스 | 린, P-P | 90 | 100 | 110 | Ω | ||
| 삽입 손실 | SDD21 | 8 | 22.48 | dB | 12.8906 기가헤르츠에 | ||
|
차이 반사 특성
|
SDD11 | 12.45 | 1를 보세요 | dB | 0.05 내지 4.1 기가헤르츠에 | ||
| SDD22 | 3.12 | 2를 보세요 | dB | 4.1 내지 19 기가헤르츠에 | |||
|
그렇게 하기 위한 공통 모드 공통 모드 출력 반사 손실 |
SCC11 |
2 |
dB |
0.2 내지 19 기가헤르츠에 |
|||
| SCC22 | |||||||
|
공통 모드에 차별적입니다 반사 특성 |
SCD11 | 12 | 3를 보세요 |
dB
|
0.01 내지 12.89 기가헤르츠에 | ||
| SCD22 | 10.58 | 4를 보세요 | 12.89 내지 19 기가헤르츠에 | ||||
|
커먼 모드에 차별적입니다 변환 손실 |
SCD21-IL |
10 | 0.01 내지 12.89 기가헤르츠에 | ||||
| 5를 보세요 | dB | 12.89 내지 15.7 기가헤르츠에 | |||||
| 6.3 | 15.7 내지 19 기가헤르츠에 | ||||||
| 채널 영업이익률 | COM | 3 | dB |
규제 순응
| 특징 | 검사 방법 | 성능 |
| 전기 핀에 대한 정전기 방전 (정전기방전) |
MIL-STD-883C 방법 3015.7 |
등급 1 (>2000 볼트) |
| 전자기 간섭(EMI) | FCC 클래스 B | 표준으로 순응합니다 |
| CENELEC EN55022 클래스 B | ||
| CISPR22 ITE 클래스 B | ||
|
RF 면역(rfi) |
IEC61000-4-3 |
80부터 1000MHz까지 쓸린 10V/m 분야에서 일반적으로 어떤 측정 가능 효과를 드러내지 마세요 |
| 로에스 순응성 | 로에스 지시 2011/65/EU와 그것은 개정 지시 6/6입니다 | 순응한 로에스 6/6 |
| 핀 | 논리 | 기호 | 기술 |
| 1 | 베릿 | 모듈 송신기 땅 | |
| 2 | LVTTL-O | tx_fault | 모듈 송신기 결점 |
| 3 | LVTTL-I | tx_disable | 송신기 드이사벨 ; 송신기 레이저 출력을 끕니다 |
| 4 | LVTTL-I/O | SDA | 2 와이어 직렬 접속 데이터 라인 (INF-8074i의 MOD-DEF2와 마찬가지인) |
| 5 | LVTTL-I/O | SCL | 2개의 와이어 직렬 접속 시계 (INF-8074i의 MOD-DEF1과 마찬가지인) |
| 6 | mod_abs | 모듈에서 베릿 또는 방향 전환에 연결되는 모듈 부재입니다 | |
| 7 | LVTTL-I | RS0 | 비율 선택 0이 마음대로 SFP+ 모듈 수신기를 제어합니다 |
| 8 | LVTTL-O | rx_los | 수신기 신호 손실 표시 (rx_los로서 지정된 FC와 신호가 탐색한 것처럼 지정된 이더넷에서) |
| 9 | LVTTL-I | RS1 | 비율 선택 1이 마음대로 SFP+ 모듈 송신기를 제어합니다 |
| 10 | 방향 전환 | 모듈 수신기접지 | |
| 11 | 방향 전환 | 모듈 수신기접지 | |
| 12 | CML-O | RD- | 수신기 역데이터 출력 |
| 13 | CML-O | RD+ | 수신기 비반전 데이터 출력 |
| 14 | 방향 전환 | 모듈 수신기접지 | |
| 15 | 프크크레 | 모듈 수신기 3.3 Ｖ 공급 | |
| 16 | 프크트 | 모듈 송신기 3.3 Ｖ 공급 | |
| 17 | 베릿 | 모듈 송신기 땅 | |
| 18 | CML-I | TD+ | 송신기 비반전 데이터 입력 |
| 19 | CML-I | TD- | 송신기 역데이터 입력 |
| 20 | 베릿 | 모듈 송신기 땅 |
기계적인 상술
연결기는 SFF-8432 상술과 호환 가능합니다.
명령 정보
| 부품번호 | 기술 |
| OLSP02XC-CDM3 | SFP28, 최고 25.781까지 Gb / Ｓ, 구리 케이블, 0~70C, 3M |
