| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP02XC-CNM3 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 1PC/FOIL 가방 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 시스코 부품번호: | SFP-H25G-CU3M | 형식 유형: | SFP28에 SFP28 |
|---|---|---|---|
| 자료 비율: | 25g | 케이블 길이: | 3m |
| 활동적 / 수동형: | 수동 | 철사 AWG: | 30awg |
| 재킷 물자: | PVC | 온도 범위: | 0~ 70 'Ｃ |
| 하이 라이트: | 25g SFP28 DAC 케이블,25G Twinax 케이블,25g SFP28 트윈액스 케이블 |
||

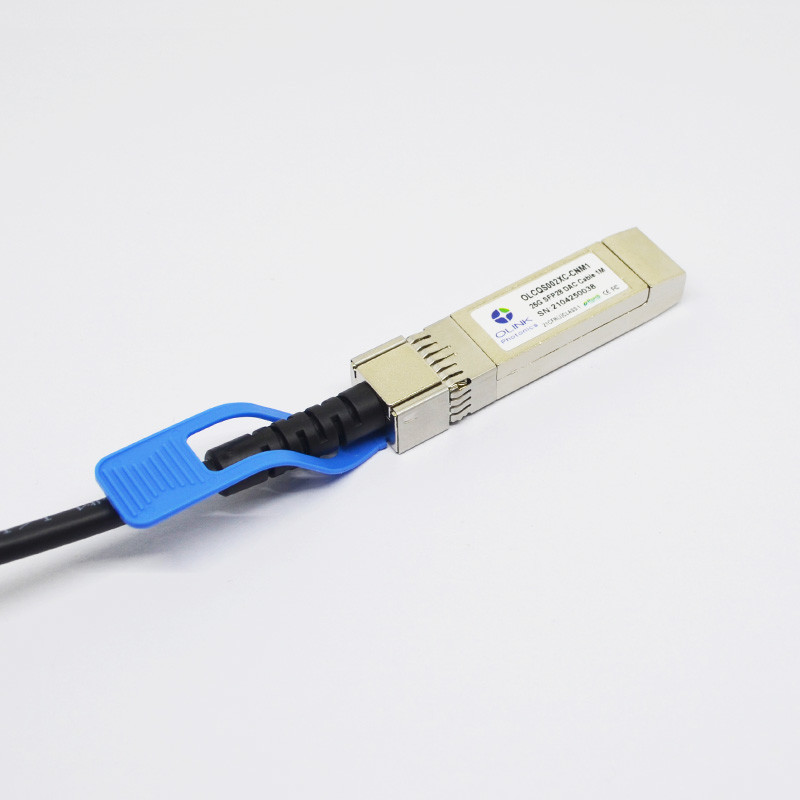

SFP28 DAC 케이블 구리 25G Twinax 케이블 3M Cisco 호환
Cisco 호환 SFP-H25G-CU3M 25G SFP28 수동형 직접 연결 구리 Twinax 케이블 3M
Olinkcom의 SFP28 수동 케이블 어셈블리는 25G 이더넷을 위한 고성능의 비용 효율적인 I/O 솔루션입니다.SFP28 구리 케이블을 사용하면 하드웨어 제조업체가 매우 저렴한 비용과 전력 예산으로 높은 포트 밀도, 구성 가능성 및 활용도를 달성할 수 있습니다.
| 매개변수 | 상징 | 분 | 보통 | 최대 | 단위 | 메모 | |
| 차동 임피던스 | 린,PP | 90 | 100 | 110 | Ω | ||
| 삽입 손실 | SDD21 | 8 | 22.48 | dB | 12.8906GHz에서 | ||
|
미분 반환 손실
|
SDD11 | 12.45 | 1 참조 | dB | 0.05~4.1GHz에서 | ||
| SDD22 | 3.12 | 2 참조 | dB | 4.1~19GHz에서 | |||
|
공통 모드 공통 모드 출력 반환 손실 |
SCC11 |
2 |
dB |
0.2 ~ 19GHz에서 |
|||
| SCC22 | |||||||
|
공통 모드에 대한 차동 반환 손실 |
SCD11 | 12 | 3 참조 |
dB
|
0.01~12.89GHz에서 | ||
| SCD22 | 10.58 | 4 참조 | 12.89~19GHz에서 | ||||
|
공통 모드에 대한 차동 전환 손실 |
SCD21-IL |
10 | 0.01~12.89GHz에서 | ||||
| 5 참조 | dB | 12.89~15.7GHz에서 | |||||
| 6.3 | 15.7~19GHz에서 | ||||||
| 채널 영업이익률 | COM | 삼 | dB |
메모:
규제 응낙
| 특색 | 실험 방법 | 공연 |
| 전기 핀에 대한 정전기 방전(ESD) |
MIL-STD-883C 방법 3015.7 |
클래스 1(>2000볼트) |
| 전자파 간섭(EMI) | FCC 클래스 B | 표준 준수 |
| CENELEC EN55022 클래스 B | ||
| CISPR22 ITE 클래스 B | ||
|
RF 내성(RFI) |
IEC61000-4-3 |
일반적으로 80~1000MHz 범위에서 10V/m 필드 스위프에서 측정 가능한 효과를 나타내지 않음 |
| RoHS 준수 | RoHS 지침 2011/65/EU 및 개정 지침 6/6 | RoHS 6/6 준수 |
| 핀 | 논리 | 상징 | 기술 |
| 1 | 핏 | 모듈 송신기 접지 | |
| 2 | LVTTL-O | Tx_Fault | 모듈 송신기 오류 |
| 삼 | LVTTL-I | Tx_비활성화 | 송신기 비활성화;송신기 레이저 출력을 끕니다. |
| 4 | LVTTL-I/O | SDA | 2-와이어 직렬 인터페이스 데이터 라인(INF-8074i의 MOD-DEF2와 동일) |
| 5 | LVTTL-I/O | SCL | 2-와이어 직렬 인터페이스 클럭(INF-8074i의 MOD-DEF1과 동일) |
| 6 | Mod_ABS | 모듈 부재, 모듈의 VeeT 또는 VeeR에 연결됨 | |
| 7 | LVTTL-I | RS0 | 속도 선택 0, 선택적으로 SFP+ 모듈 수신기 제어 |
| 8 | LVTTL-O | 수신_LOS | 수신기 신호 손실 표시(FC에서 Rx_LOS로 지정되고 이더넷에서 신호 감지로 지정됨) |
| 9 | LVTTL-I | RS1 | 속도 선택 1, 선택적으로 SFP+ 모듈 송신기 제어 |
| 10 | 부채 | 모듈 수신기 접지 | |
| 11 | 부채 | 모듈 수신기 접지 | |
| 12 | CML-O | RD- | 수신기 반전 데이터 출력 |
| 13 | CML-O | RD+ | 수신기 비 반전 데이터 출력 |
| 14 | 부채 | 모듈 수신기 접지 | |
| 15 | VccR | 모듈 수신기 3.3V 공급 | |
| 16 | VccT | 모듈 송신기 3.3V 공급 | |
| 17 | 핏 | 모듈 송신기 접지 | |
| 18 | CML-I | TD+ | 송신기 비 반전 데이터 입력 |
| 19 | CML-I | TD- | 송신기 반전 데이터 입력 |
| 20 | 핏 | 모듈 송신기 접지 |
기계 명세서
커넥터는 SFF-8432 사양과 호환됩니다.
주문 정보
| 부품 번호 | 기술 |
| OLSP02XC-CDM3 | SFP28, 최대 25.781 Gb/s, 구리 케이블, 0~70℃, 3M |
