| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSP01XC-CN3 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 쥬니퍼 부품번호: | QFX-SFP-DAC-3M | 납품업자 이름: | 오링크컴 |
|---|---|---|---|
| 접속구의 형태: | SFP+에 SFP+ | 자료 비율: | 10Gbps |
| AWG: | 30awg | 케이블 길이: | 3m |
| 재킷 물자: | PVC | 온도: | 0~70C |
| 하이 라이트: | 10G SFP+ DAC,10G DAC 트윈액스 Cable,SFP+ DAC 트윈액스 케이블 |
||

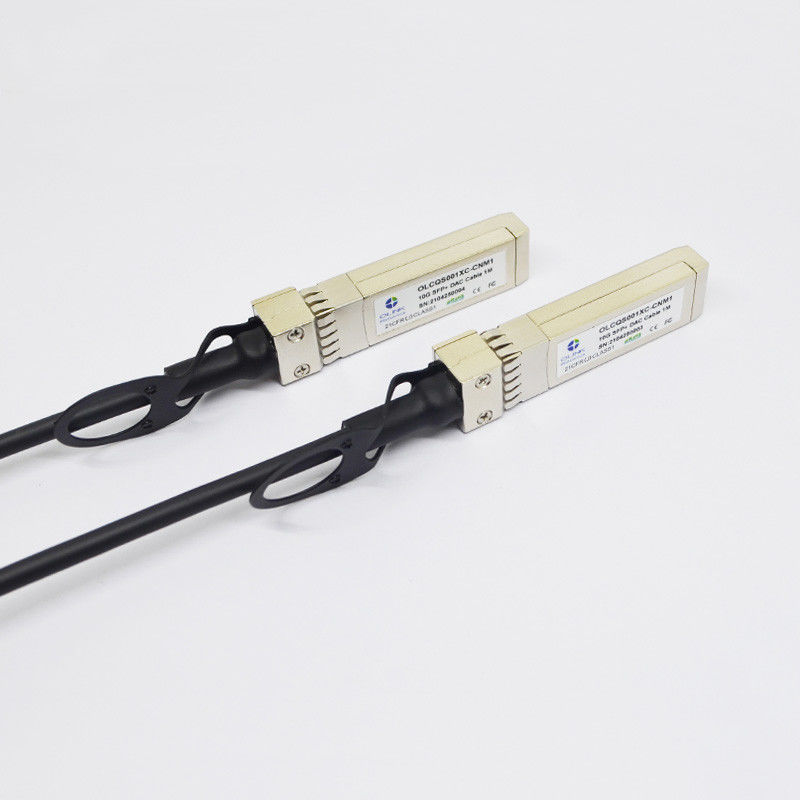

Juniper 호환 10G SFP+ DAC Twinax 케이블 3M 20 핀 에지 커넥터
주니퍼 QFX-SFP-DAC-3M 호환 10G SFP+ DAC Twinax 케이블 3M
일반적인 설명
SFP+ 직접 연결 케이블은 SFF-8431, SFF-8432 및 SFF-8472 사양을 준수합니다.다양한 케이블 길이(최대 3M) 선택과 함께 30 ~ 24 AWG의 다양한 와이어 게이지를 선택할 수 있습니다.
일반 생성물 형질
|
SFP+ DAC 사양 |
|
|
차선 수 |
송수신 |
|
채널 데이터 속도 |
10.3125Gbps |
|
작동 온도 |
0 ~ + 70°C |
|
보관 온도 |
-40 ~ + 85°C |
|
전원 전압 |
3.3V 공칭 |
|
전기 인터페이스 |
20핀 에지 커넥터 |
|
관리 인터페이스 |
직렬, I2C |
핀 함수 정의
|
핀 |
논리 |
상징 |
기술 |
|
1 |
|
핏 |
모듈 송신기 접지 |
|
2 |
LVTTL-O |
Tx_Fault |
모듈 송신기 오류 |
|
삼 |
LVTTL-I |
Tx_비활성화 |
송신기 비활성화;송신기 레이저 출력을 끕니다. |
|
4 |
LVTTL-I/O |
SDA |
2-와이어 직렬 인터페이스 데이터 라인(INF-8074i의 MOD-DEF2와 동일) |
|
5 |
LVTTL-I/O |
SCL |
2-와이어 직렬 인터페이스 클럭(INF-8074i의 MOD-DEF1과 동일) |
|
6 |
|
Mod_ABS |
모듈 부재, 모듈의 VeeT 또는 VeeR에 연결됨 |
|
7 |
LVTTL-I |
RS0 |
속도 선택 0, 선택적으로 SFP+ 모듈 수신기 제어 |
|
8 |
LVTTL-O |
수신_LOS |
수신기 신호 손실 표시(FC에서 Rx_LOS로 지정되고 이더넷에서 신호 감지로 지정됨) |
|
9 |
LVTTL-I |
RS1 |
속도 선택 1, 선택적으로 SFP+ 모듈 송신기 제어 |
|
10 |
|
부채 |
모듈 수신기 접지 |
|
11 |
|
부채 |
모듈 수신기 접지 |
|
12 |
CML-O |
RD- |
수신기 반전 데이터 출력 |
|
13 |
CML-O |
RD+ |
수신기 비 반전 데이터 출력 |
|
14 |
|
부채 |
모듈 수신기 접지 |
|
15 |
|
VccR |
모듈 수신기 3.3V 공급 |
|
16 |
|
VccT |
모듈 송신기 3.3V 공급 |
|
17 |
|
핏 |
모듈 송신기 접지 |
|
18 |
CML-I |
TD+ |
송신기 비 반전 데이터 입력 |
|
19 |
CML-I |
TD- |
송신기 반전 데이터 입력 |
|
20 |
|
핏 |
모듈 송신기 접지 |
기계 명세서
커넥터는 SFF-8432 사양과 호환됩니다.
주문 정보
|
부품 번호 |
기술 |
|
SFP+, 10까지 Gb/s, 구리 케이블, 0~70℃, 3M |
|
|
OLSP01XC-IN3 |
SFP+, 최대 10Gb/s, 구리 케이블, -40~85℃, 3M |
