| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSP01XC-CN1 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 시스코 부품번호: | SFP-H10GB-CU1M | 납품업자 이름: | 오링크컴 |
|---|---|---|---|
| 접속구의 형태: | SFP+에 SFP+ | 자료 비율: | 10Gbps |
| AWG: | 30awg | 케이블 길이: | 1m |
| 재킷 물자: | PVC | 온도: | 0~70C |
| 하이 라이트: | 직접적인 30AWG는 Cables,10G 수동적 직접 접속 Cables,SFP+ 트윈액스 케이블을 첨부합니다 |
||

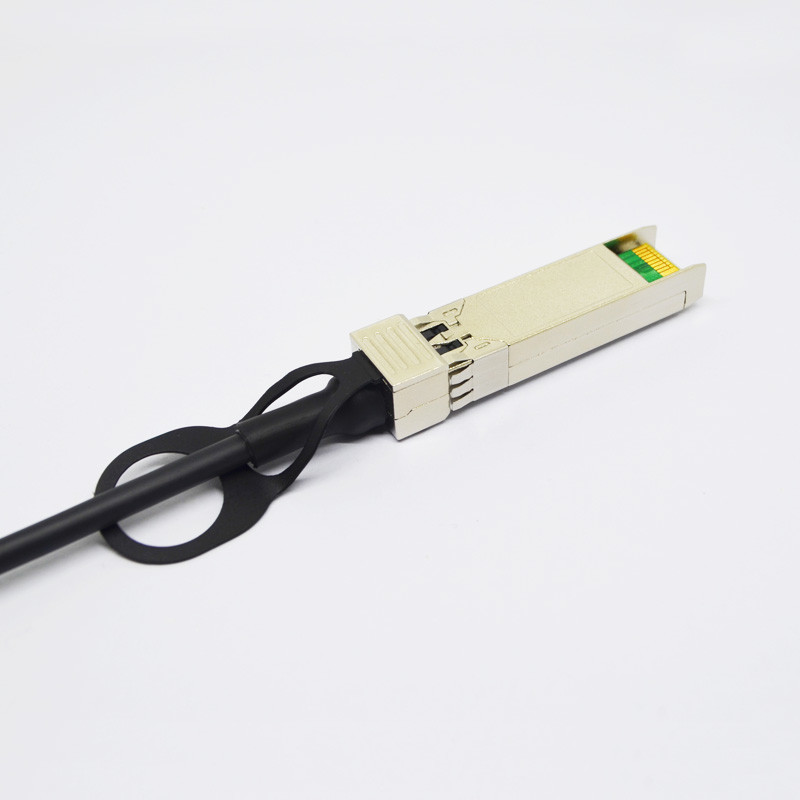

Cisco 호환 10G 수동 직접 연결 케이블 SFP+ Twinax 케이블
Cisco SFP-H10GB-CU1M 호환 10G SFP+ 수동형 직접 연결 구리 Twinax 케이블
SFP+ 직접 연결 케이블은 SFF-8431, SFF-8432 및 SFF-8472 사양을 준수합니다.다양한 케이블 길이(최대 1M) 선택과 함께 30 ~ 24 AWG의 다양한 와이어 게이지 선택이 가능합니다.
일반 생성물 형질
| SFP+ DAC 사양 | |
| 차선 수 | 송수신 |
| 채널 데이터 속도 | 10.3125Gbps |
| 작동 온도 | 0 ~ + 70°C |
| 보관 온도 | -40 ~ + 85°C |
| 전원 전압 | 3.3V 공칭 |
| 전기 인터페이스 | 20핀 에지 커넥터 |
| 관리 인터페이스 | 직렬, I2C |
핀 함수 정의
| 핀 | 논리 | 상징 | 기술 |
| 1 | 핏 | 모듈 송신기 접지 | |
| 2 | LVTTL-O | Tx_Fault | 모듈 송신기 오류 |
| 삼 | LVTTL-I | Tx_비활성화 | 송신기 비활성화;송신기 레이저 출력을 끕니다. |
| 4 | LVTTL-I/O | SDA | 2-와이어 직렬 인터페이스 데이터 라인(INF-8074i의 MOD-DEF2와 동일) |
| 5 | LVTTL-I/O | SCL | 2-와이어 직렬 인터페이스 클럭(INF-8074i의 MOD-DEF1과 동일) |
| 6 | Mod_ABS | 모듈 부재, 모듈의 VeeT 또는 VeeR에 연결됨 | |
| 7 | LVTTL-I | RS0 | 속도 선택 0, 선택적으로 SFP+ 모듈 수신기 제어 |
| 8 | LVTTL-O | 수신_LOS | 수신기 신호 손실 표시(FC에서 Rx_LOS로 지정되고 이더넷에서 신호 감지로 지정됨) |
| 9 | LVTTL-I | RS1 | 속도 선택 1, 선택적으로 SFP+ 모듈 송신기 제어 |
| 10 | 부채 | 모듈 수신기 접지 | |
| 11 | 부채 | 모듈 수신기 접지 | |
| 12 | CML-O | RD- | 수신기 반전 데이터 출력 |
| 13 | CML-O | RD+ | 수신기 비 반전 데이터 출력 |
| 14 | 부채 | 모듈 수신기 접지 | |
| 15 | VccR | 모듈 수신기 3.3V 공급 | |
| 16 | VccT | 모듈 송신기 3.3V 공급 | |
| 17 | 핏 | 모듈 송신기 접지 | |
| 18 | CML-I | TD+ | 송신기 비 반전 데이터 입력 |
| 19 | CML-I | TD- | 송신기 반전 데이터 입력 |
| 20 | 핏 | 모듈 송신기 접지 |
기계 명세서
커넥터는 SFF-8432 사양과 호환됩니다.
주문 정보
| 부품 번호 | 기술 |
| OLSP01XC-CN1 | SFP+, 10까지 Gb/s, 구리 케이블, 0~70℃, 1M |
| OLSP01XC-IN1 | SFP+, 최대 10Gb/s, 구리 케이블, -40~85℃, 1M |
