| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSQ84XA-CDXX |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 접속구의 형태: | QSFP+에 QSFP+ | 적합합니다: | 노간주나무 |
|---|---|---|---|
| 자료 비율: | 40Gbps | 선택적인 길이: | 3m, 기타 등등. |
| 저 전력 소모: | <1.5W | 표준: | SFF-8436 |
| 하이 라이트: | 40G 활동적 광케이블,FCC 활동적 광케이블,40G AOC |
||

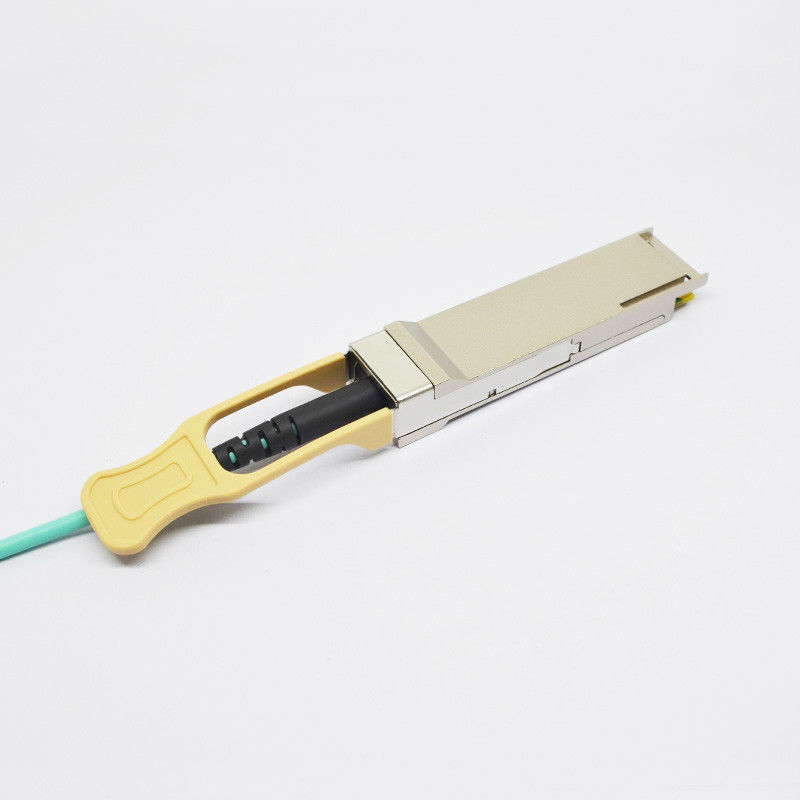

적합한 FCC 40G QSFP+ 활동적 광케이블 주니퍼 네트웍스
쥬니퍼 네트워크와 호환가능한 40G QSFP+ 활동적 광케이블 JNP-40G-aoc
제품 특징
* 완전히 순응한 로에스
* 41.2Gb/s에 달하는 가득 찬 채널 작동
* 뜨거운 플러그러블 38 핀 connector*cable 길이 최고 3m
* 저 전력 소모 : <1.5W
* 0C 내지 70C 작동 넓은 온도 영역
* 단일 +3.3V±5% 전원 공급기
* 디지털 감시 기능
* 금속은 더 낮은 EMI에 대해 에워쌉니다
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 3.6 | Ｖ | |
| 저장 온도 | TS | -10 | 70 | 'Ｃ | |
| 상대 습도 | RH | 5 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 1.25 | 10.3125 | Gb / Ｓ | ||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 450 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ |
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 840 | 860 | 별거 안 해 | |||
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 모듈셀 모듈 선택 | VOL | 0 | 0.8 | Ｖ | ||
| 모듈셀 모듈 구독해제 | VOH | 2.5 | VCC | Ｖ | ||
| 라이피모드 낮은 파워 방식 | VIL | 0 | 0.8 | Ｖ | ||
| 라이피모드 정상적 작동 | VIH | 2.5 | VCC+0.3 | Ｖ | ||
| 리셋들 리셋 | VIL | 0 | 0.8 | Ｖ | ||
| 리셋들 정상적 작동 | VIH | 2.5 | VCC+0.3 | Ｖ | ||
| 모듈프스들 정상적 작동 | VOL | 0 | 0.4 | Ｖ | ||
| IntL 일시정지 | VOL | 0 | 0.4 | Ｖ | ||
| IntL 정상적 작동 | VOH | 2.4 | VCC | Ｖ |
| 활동적 케이블 인풋 전기 특성 | ||||||
| 차분 데이터 입력 전압 | VIH-VIL | 200 | 1600 | 음피피 | 1 | |
| 차동 입력 임피던스 | 린 | 90 | 100 | 110 | Ω | |
| TX 불 가능 입력 저전압 | VIL | 0 | 0.8 | Ｖ | 2 | |
| TX 불 가능 입력 전압 높은 것 | VIH | 2.0 | VCC | Ｖ | 2 | |
| TX 결점 출력 저전압 | VOL | 0 | 0.8 | Ｖ | 3 | |
| TX 결점 출력 전압 최고 | VOH | 2.0 | VCC | Ｖ | 3 | |
| 활동적 케이블 출력단 전기 특성 | ||||||
| 차별적 데이터 출력 전압 |
VOH- VOL |
350 | 800 | mV | 1 | |
|
차동 출력 임피던스 |
떠들썩한 군중 | 100 | Ω | |||
|
LOS 확실한 출력 저전압 |
VOL | 0 | 0.8 | Ｖ | 3 | |
기록 :
1. 평균 마력 수치들은 IEEE 802.3ae마다, 단지 정보를 제공합니다.
2. 계속하여 BER 1E-12 이하 측정됩니다. 방법 패턴은 최악 ER=4.5@ 10.3125Gb/s로 PRBS 231-1입니다.
3. 내부 AC은 연결되었습니다
4. TX-드이사벨 프크트에 대한 10 KΩ 급상승에 내부 4.7KΩ을 가지고 있습니다
5. 호스트 보드에 프크크에 4.7KΩ 급상승으로 측정하세요
기술 :
QSFP+ 활동적 광케이블 (AOC) 성분은 40GB 이더넷 응용을 위해 설계됩니다. 40GbE 장치가 전기적이고 기계적인 상술을 기반으로 매우 높은 포트 밀도로 설계되도록 그것은 설계됩니다.
애플리케이션
* 40G AOC QSFP+ 애플리케이션
레인 당 10.3125Gbps에 있는 * 40GBASE-SR4
