| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSQ314XM-CD10 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 형태 인자: | QSFP+ | 자료 비율: | 44.6Gbps (4×11.2Gbps) |
|---|---|---|---|
| 사고 방식: | 1270~1330nm | 거리: | 10 킬로미터 |
| 연결기: | MPO | 적합성: | 주문 제작됩니다 |
| 케이블 유형: | SMF | DDM/DOM: | 지원받습니다 |
| 수신기 유형: | 핀 | 온도 범위: | 70°C에 0 |
| 하이 라이트: | 40G QSFP+ LR4,QSFP+ LR4 Transceiver,10km 40G QSFP+ LR4 |
||

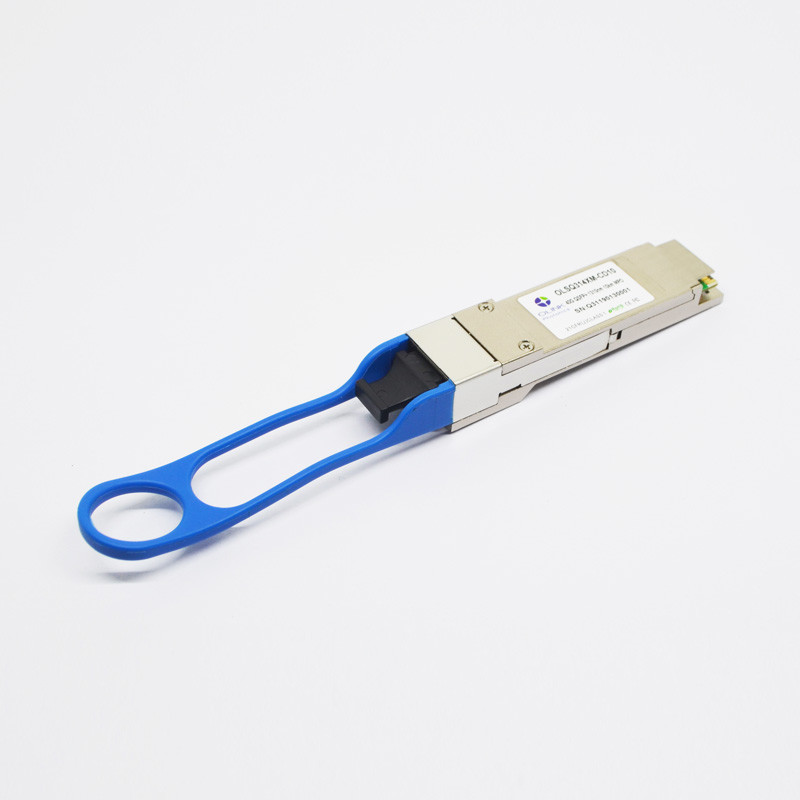

광섬유 40G QSFP+ LR4 트랜시버 병렬 플러그 가능 1270nm 10km
40G QSFP+ LR4 PSM 10km DOM MPO SMF QSFP-40GE-LR4 광 트랜시버 모듈
피제품 설명
OLSQxx4XL-CD10은 InfiniBand QDR/DDR/SDR, 10G/8G/4G/2G 파이버 채널용 4채널, 플러그 가능, 병렬, 광섬유 QSFP+ 트랜시버입니다.및 SAS 응용 프로그램.QSFP 전이중 광 모듈은 4개의 독립적인 송신 및 수신 채널을 제공하며, 각 채널은 단일 모드 광섬유를 사용하여 40Gbps 10km의 총 데이터 속도에 대해 10.3Gbps 작동이 가능합니다.이 모듈은 1310nm DFB 레이저 어레이를 사용하는 단일 모드 광섬유 시스템에서 작동하도록 설계되었습니다.MPO/MPTTM 커넥터가 있는 광섬유 리본 케이블을 QSFP 모듈 콘센트에 꽂을 수 있습니다.QSFP+ PSM LR4는 포트 밀도를 높이고 전체 시스템 비용을 절감하는 병렬 트랜시버의 한 종류입니다.
영형광학적 특성 (티OP(C) = 0 ~ 70 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λc | 1290 | 1310 | 1330 | nm | |
| 평균 출력 전력 | 포장길 | -7 | +2.3 | dBm | ||
|
발사력의 차이 두 차선 사이(OMA) |
DL | 5 | dB | |||
| 소광율 | 어 | 3.5 | dB | |||
| 피크 파워, 각 레인 | PP | 4 | dBm | |||
| 분산 패널티, 각 레인 | TDP | 3.5 | dB | |||
|
OFF의 평균 발사 전력 송신기, 각 레인 |
POFF | -30 | dB | |||
|
아이 마스크 좌표: X1, X2, X3, Y1, Y2, Y3 |
사양 값 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 |
적중률 = 5x10-5 |
||||
| 리시버 | ||||||
| 작동 파장 | λc | 1310 | nm | |||
| OMA의 스트레스 수신기 감도(OLSQ854XM-CDS1) | 피센1 | -12.5 | dBm | 삼 | ||
| 평균 수신 전력, 각 레인 | 포장길 | -11 | +2.4 | dBm | ||
| 수신기 반사율 | 수신 | -12 | dB | |||
| 로스 주장 | 아빠 | -30 | dBm | |||
| LOS 주장 취소 | PD | -15 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. BER = 10에 대해 TP3에서 적합성 테스트 신호로 측정-12 수신기 특성
피제품 에프식사
● 4채널 전이중 트랜시버 모듈
● 채널당 최대 11.2Gbit/s의 전송 데이터 속도
● 단일 모드 광섬유의 최대 10km 전송
● 저전력 소비 <2.5W,
● 작동 케이스 온도: 0°C ~ +70°C
● 3.3V 전원 전압
● RoHS 6 준수
● 핫 플러그 가능 QSFP 폼 팩터
● 단일 MPO 커넥터 리셉터클
● 디지털 진단 기능 내장
ㅏ신청
● InfiniBand QDR, DDR 및 SDR
● 40G 이더넷
● 독점적인 고속 상호 연결
● 데이터 센터
Olinkcom은 제조로서, 우리는우리는 종종 Cisco, Juniper, Dlink, Brocade, Extreme, Huawei 등과 같은 주요 브랜드와 호환됩니다.
