| 원래 장소: | SZ 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | ISO9001,ISO14001,OHSAS18001 |
| 모델 번호: | OLSQXX4XL-CD40 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 OR 10 pcs/ 팔레트 OR 20 pcs/ 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | TT / 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 부품번호: | OLSQXX4XL-CD40 | 자료 비율: | 40g |
|---|---|---|---|
| 전송거리: | 40km | 사고 방식: | 1270~1330nm |
| 하이 라이트: | QSFP+ 40G 광 전송부,40 킬로미터 40G 광 전송부,40g qsfp SR4 |
||

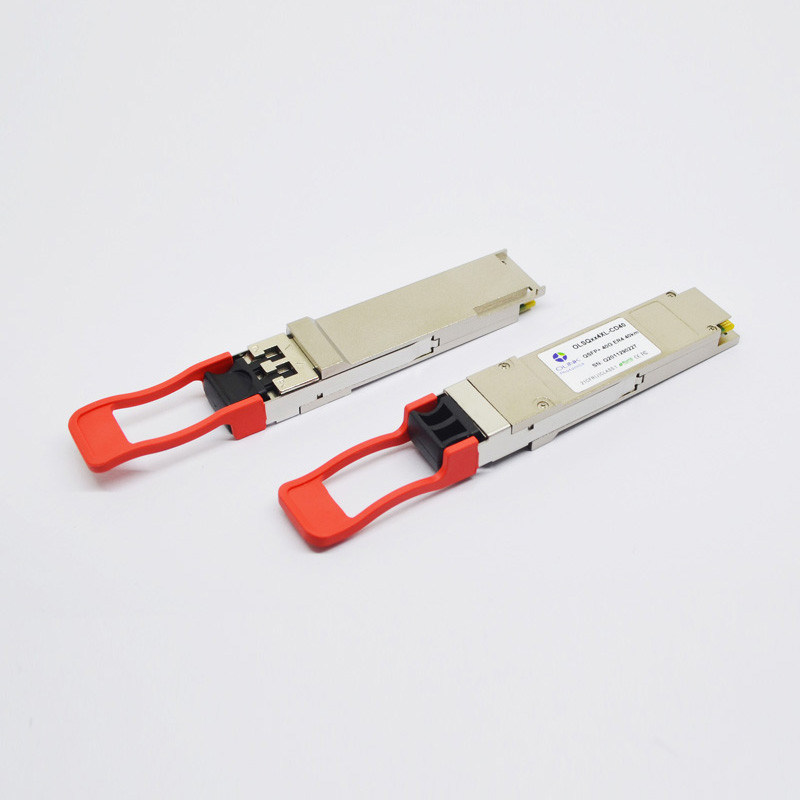

단일모드 QSFP+40G 광 전송부 1330nm 40 킬로미터 DOM 두 부분으로 되 LC
극단적 QSFP+40G ER 적합하 1270~1330nm 40 킬로미터 DOM LC SMF 광 송수신기 모듈
제품 특징
● 두 부분으로 된 LC 수용부 광 인터페이스
● 단일 +3.3V 전원 공급기
● 4 CWDM 레인 먹스 / 역다중화기 디자인
사고 방식 당 11.2Gb/s 자료 비율에 달하는 ●
단일모드 섬유 (SMF) 위의 40 킬로미터 전송에 달하는 ●
● 저출력 소실 (맥스 :3.5W)
디지털 진단 기능에 구축된 ●
● 운용 케이스 온도 범위 :0C 내지 70C
애플리케이션
● 40GBASE-ER4 이더넷 링크
● 인피니밴드 QDR와 DDR는 상호 연결합니다
● 클라이언트측 40G 텔레콤 연결
표준
40G 이더넷 IEEE802.3ba와 40GBASE-ER4 표준으로 순응한 ●
QSFP+ MSA 하드웨어 전문화로 순응한 ●
로에스로 순응한 ●
기능 설명
오링크컴의 OLSQXX4XL-C(I)D40은 40 킬로미터 광 통신 응용을 위해 설계된 송수신기 모듈입니다. 디자인은 IEEE P802.3ba 표준 중 40GBASE-ER4에 순응합니다. 모듈은 4 CWDM 광 신호로 10Gb/s 전기적 데이터의 4개 입력 채널 (ch)를 변환하고, 40Gb/s 광전송을 위한 싱글 채널 안으로 그들을 다중송신합니다. 거꾸로, 수신부에, 모듈은 광학적으로 4 CWDM 채널 신호로의 40Gb/s 입력을 역다중화처리하고, 4개의 채널 출력 전기적 데이터로 그들을 변환합니다.
4 CWDM 채널의 중심 파장은 국제 전기통신 규격 위원회 G694.2에서 규정된 CWDM 파장 그리드의 회원들로서 1271, 1291, 1311과 1331 nm을 있습니다. 그것은 광 인터페이스를 위한 두 부분으로 된 LC 연결기와 전기 인터페이스를 위한 148 핀 연결기를 포함합니다. 장거리 시스템에서 광분산을 최소화하기 위해, 단일 모드 빛 섬유 (SMF)는 이 모듈에 적용되어야 합니다.
제품은 QSFP+ 다중-자원 협정 (MSA)에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계됩니다. 그것은 온도, 습도와 EMI 간섭을 포함하는 가장 가혹한 외부 운영 상태를 충족시키도록 설계되었습니다.
| 송신기 | |||||||
| 신호 전송률, 각각 레인 | Gb / Ｓ | 10.3125 | |||||
| 네가지 레인 파장 범위 | λ1 | 1264.5 | 1271 | 1277.5 | 별거 안 해 | ||
| λ2 | 1284.5 | 1291 | 1297.5 | 별거 안 해 | |||
| λ3 | 1304.5 | 1311 | 1317.5 | 별거 안 해 | |||
| λ4 | 1324.5 | 1331 | 1337.5 | 별거 안 해 | |||
| 전체 발진 파워 | 10.5 | 데이터 베이스 관리 프로그램 | |||||
| 평균 발진 파워, 각각 레인 | 파브그 | -2.7 | +4.5 | 데이터 베이스 관리 프로그램 | 2 | ||
| 광변조 크기, 각각 레인 (OMA)2 | OMA | -0.7 | 5 | 데이터 베이스 관리 프로그램 | |||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | 4.7 | dB | |||||
| 소광비 | ER | 5.5 | dB | ||||
| 사이드 모드 억압비 | SMSR | 30 | dB | ||||
| 송신기와 분산 페널티, 각각 레인 | TDP | 2.2 | dB | ||||
| 광 궤환 손실 허용한도 | 20 | dB | |||||
| 송신기 reflectance3 | -12 | dB | |||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||
| 수신기 | |||||||
| 각각 레인에 대한 비율을 받으세요 | Gb / Ｓ | 10.3125 | |||||
| 손상 문턱치, 각각 레인 | 스드 | -6 | 3 | ||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | -20.2 | -1.5 | 데이터 베이스 관리 프로그램 | 4, 5 | ||
|
각각 그 때문에 OMA에서 전원을 받으세요 레인 |
피노마 | -1 | 데이터 베이스 관리 프로그램 | ||||
|
차이는 안에 안에 전원을 받습니다 어떠한 2 레인 사이의 OMA |
5.5 | 데이터 베이스 관리 프로그램 | |||||
|
OMA에서 수신기 감도를 위해 각각 레인 |
소마 | -18 | 데이터 베이스 관리 프로그램 | 6 | |||
|
응력을 가진 수신기 감도에 각각 레인을 위한 OMA |
-15.8 | 데이터 베이스 관리 프로그램 | 7, 8 | ||||
| LOS는 주장합니다 | -35 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 디어설트합니다 | -20 | 데이터 베이스 관리 프로그램 | |||||
자사 제품에 대한 더 많은 세부사항 :
높은 믿을 만한 광학 구성 요소와 우수한 디자인
1.DLB 레이저와 PIN 포토다이오드
2.두꺼운 금 손가락
3.하드골드 껍질을 도금처리하기
비용 효율적이고 신뢰성 전송
우리의 포장 & 라벨링 :
우리의 대표단은 비용 효과적 광 전송부 SFP, SFP+, DAC, 100% 믿을 만한 품질과 QSFP 등, 빠른 준비 시간과 큰 에프터 서비스를 제공하는 것입니다.
우리의 모든 모듈은 3년 보증을 가지고 있습니다!
