| 원래 장소: | SZ 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | ISO9001,ISO14001,OHSAS18001 |
| 모델 번호: | OLSQxx4XL-CD30 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 OR 10 pcs/ 팔레트 OR 20 pcs/ 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | TT / 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 부품번호: | OLSQxx4XL-CD30 | 자료 비율: | 40g |
|---|---|---|---|
| 전송거리: | 30KM | 사고 방식: | 1270~1330nm |
| 저출력 소실: | <3> | 접속구의 형태: | LC |
| 하이 라이트: | ER4 40G QSFP+ Transceiver,30km 40G QSFP+ Transceiver,30km qsfp+ 40g |
||

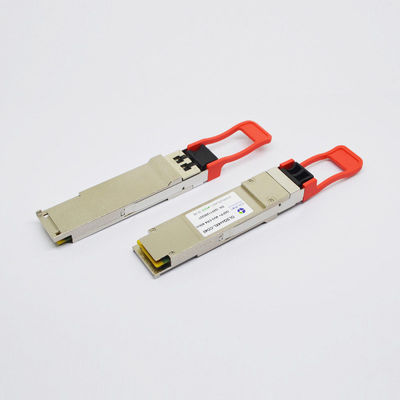

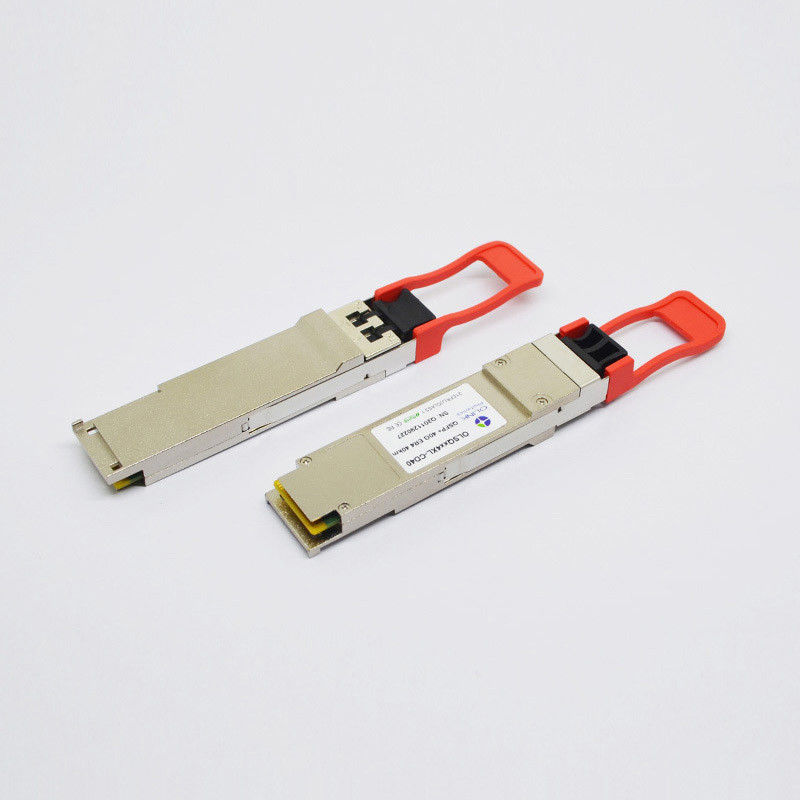

Dell 스위치용 단일 모드 ER4 40G QSFP+ 트랜시버 LC 30km
Dell 스위치 DOM 모듈용 QSFP+40GE QSFP+ ER4 Lite 1270~1330nm 30km LC SMF
생성물 풍모
● 이중 LC 리셉터클 광학 인터페이스
● 단일 +3.3V 전원 공급 장치
● 4개의 CWDM 레인 MUX/DEMUX 설계
● 파장당 최대 11.2Gb/s의 데이터 전송률
● 단일 모드 광섬유(SMF)에서 최대 라이트 전송
● 낮은 소비전력(최대:3.5W)
● 디지털 진단 기능 내장
● 작동 케이스 온도 범위: 0℃ ~ 70℃
애플리케이션
● 40GBASE-ER4 이더넷 링크
● Infiniband QDR 및 DDR 상호 연결
● 클라이언트 측 40G 통신 연결
표준
● 40G 이더넷 IEEE802.3ba 및 40GBASE-ER4 표준 준수
● QSFP+ MSA 하드웨어 사양 준수
● RoHS 준수
기능 설명
Olinkcom의 OLSQXX4XL-CD30은 라이트 광통신 애플리케이션을 위해 설계된 트랜시버 모듈입니다.이 설계는 IEEE P802.3ba 표준의 40GBASE-ER4를 준수합니다.모듈은 10Gb/s 전기 데이터의 4개 입력 채널(ch)을 4개의 CWDM 광 신호로 변환하고 40Gb/s 광 전송을 위해 단일 채널로 다중화합니다.반대로 수신기 측에서 모듈은 40Gb/s 입력을 4개의 CWDM 채널 신호로 광학적으로 역다중화하고 4개의 채널 출력 전기 데이터로 변환합니다.
4개의 CWDM 채널의 중심 파장은 ITU-T G694.2에 정의된 CWDM 파장 그리드의 구성원으로서 1271, 1291, 1311 및 1331nm입니다.여기에는 광학 인터페이스용 이중 LC 커넥터와 전기 인터페이스용 148핀 커넥터가 포함되어 있습니다.장거리 시스템에서 광 분산을 최소화하려면 이 모듈에 SMF(Single-Mode Fiber)를 적용해야 합니다.
이 제품은 QSFP+ MSA(Multi-Source Agreement)에 따라 폼 팩터, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.온도, 습도 및 EMI 간섭을 포함한 가장 가혹한 외부 작동 조건을 충족하도록 설계되었습니다.
광학적 특성:
| 송신기 | |||||||
| 신호율, 각 레인 | Gb/s | 10.3125 | |||||
| 4레인 파장 범위 | λ1 | 1264.5 | 1271 | 1277.5 | nm | ||
| λ2 | 1284.5 | 1291 | 1297.5 | nm | |||
| λ3 | 1304.5 | 1311 | 1317.5 | nm | |||
| λ4 | 1324.5 | 1331 | 1337.5 | nm | |||
| 총 발사력 | 10.5 | dBm | |||||
| 평균 발사력, 각 레인 | 파브그 | -2.7 | +4.5 | dBm | 2 | ||
| 광 변조 진폭, 각 레인(OMA)2 | 오마 | -0.7 | 5 | dBm | |||
| 두 레인(OMA) 간의 발사력 차이 | 4.7 | dB | |||||
| 소광율 | 어 | 5.5 | dB | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | ||||
| 송신기 및 분산 패널티, 각 레인 | TDP | 2.2 | dB | ||||
| 광학 반사 손실 허용 오차 | 20 | dB | |||||
| 송신기 반사율3 | –12 | dB | |||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||
| 아르 자형받는 사람 | |||||||
| 레인별 수신율 | Gb/s | 10.3125 | |||||
| 손상 임계값, 각 레인 | THd | 3.8 | 삼 | ||||
|
각각의 평균 수신 전력 레인 |
핀 | -20.2 | -1.5 | dBm | 4, 5 | ||
|
각각에 대해 OMA에서 전원 수신 레인 |
피노마 | -1 | dBm | ||||
|
수신 전력의 차이 두 차선 사이의 OMA |
5.5 | dBm | |||||
|
OMA의 수신기 감도 각 레인 |
소마 | -18 | dBm | 6 | |||
|
스트레스 받는 수신기 감도 각 차선에 대한 OMA |
-15.8 | dBm | 7, 8 | ||||
| 로스 주장 | -35 | dBm | |||||
| 로스 디어저트 | -20 | dBm | |||||
우리 제품에 대한 자세한 내용:
고신뢰성 광학 부품 및 우수한 디자인
1.DLB 레이저 및 PIN 포토다이오드
2.두꺼운 골드 핑거
3. 하드 골드 쉘 도금
비용 효율적이고 안정적인 전송
우리의 포장 및 라벨링:
우리의 임무는 100% 신뢰할 수 있는 품질, 빠른 리드 타임 및 비용 효율적인 광 트랜시버 SFP, SFP+, DAC, QSFP 등을 제공하는 것입니다.
훌륭한 애프터 서비스.
우리의 모든 모듈에는 3년 보증이 있습니다!
