| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL etc |
| 모델 번호: | QSFP-100G-SR4-OLK |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 10K |
| 자료 비율: | 103.1 Gbps | 형태 인자: | QSFP28 |
|---|---|---|---|
| 사고 방식: | 850nm | 거리: | 100m |
| 연결기: | 12F MPO / MTP | 원천: | VCSEL+PIN |
| 광학적인 힘: | - 8.4~2.4dBm | 감도: | <-10> |
| 작동 온도: | 0~70C | DOM: | 지원받습니다 |
| 강조하다: | SR4 100G QSFP28 Transceiver,850nm 100G QSFP28 Transceiver,100g qsfp28 sr4 |
||

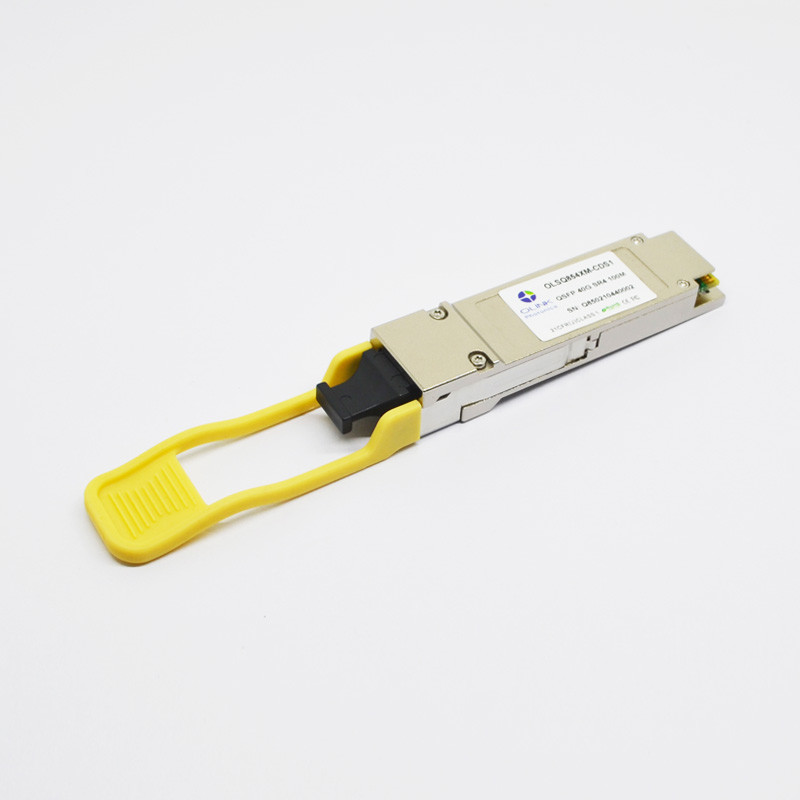

850nm SR4 100G QSFP28 송수신기
시스코 적합한 QSFP-100G-SR4 100GBASE-SR4 QSFP28 850nm MMF 100m MPO 광 전송부
제품 설명
오링크컴의 100G QSFP28 SR4 광 전송부는 전송을 통합하고, 원 모듈 위에 경로를 받습니다. 그것
주도 수직 공동 표면 발광에 의해, 평행한 전기적인 입력 신호를 평행한 광 신호로 변환시킵니다
레이저 (VCSEL) 배열. 송신기 모듈은 커먼 모드로 적합한 전기적인 입력 신호를 받아들입니다
논리 (CML) 수준. 모든 입력 데이터 신호는 차별적이고 내부로 끝냅니다. 수신기 모듈은 변환합니다
포토 검출기 어레이를 통해 평행한 전기 출력 신호 안으로 평행한 광학적 입력 신호. 그reCML) 평평해집니다.
모든 데이터 신호는 차별적이고, channel.ceiver 출력된 모듈마다 27.9525Gb/s까지 데이터 비율을 지원합니다
전기 신호는 커먼 모드 로그콘으로 또한 적합한 전압이고 이 모듈이 핫 블러그 가능한 것 특징으로 합니다
전기 인터페이스와 저 전력 소모와 2번 와이어 직렬 접속.
광학적 특성 (Top=0~70C, Vcc=3.14~3.47V)
| 매개 변수 | 기호 | 유닛 | 민 | Typ | 맥스 | 기록 | ||||
| 송신기 | ||||||||||
| 신호 전송률, 각각 레인 | 드르프들 | Gb / Ｓ | 25.78125 ±100 ppm | 1 | ||||||
| 센터 웨이브렁디 | λ | 별거 안 해 | 830 | 850 | 860 | |||||
| RMS 스펙트럼 폭 | 별거 안 해 | 0.6 | ||||||||
| 평균 발진 파워, 각각 레인 | 파브그 | 데이터 베이스 관리 프로그램 | -8.4 | 2.4 | ||||||
| 광변조 크기, 각각 레인 (OMA) | OMA | 데이터 베이스 관리 프로그램 | -6.4 | 3 | ||||||
| 소광비 | ER | dB | 3 | |||||||
|
평균 발진 파워의 떨어져서 레인마다, 송신기 |
린 | 데이터 베이스 관리 프로그램 | -30 | |||||||
| 둘러쌓인 흐름 | FLX | 데이터 베이스 관리 프로그램 |
19 um에 있는 >86% <30> |
|||||||
| 광 궤환 손실 허용한도 | dB | 12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||||||
| 수신기 | ||||||||||
| 각각 레인에 대한 비율을 받으세요 | 드르프들 | Gb / Ｓ | 25.78125 ±100 ppm | 3 | ||||||
| 네가지 레인 파장 범위 | λ | 별거 안 해 | 840 | 860 | ||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | 3.4 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -10.3 | 2.4 | 4 | |||||
| 레인 당 수신기 감도 (OMA) | 피센스 | 데이터 베이스 관리 프로그램 | -5.2 | |||||||
| 수신기 반사도 | 르프들 | dB | -12 | |||||||
| 수신기 눈 마스크데피니션 {X1, X2, X3, Y1, Y2,Y3} | {0.28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||||||
| Los 인가 해제 | Pd | 데이터 베이스 관리 프로그램 | -13 | |||||||
| 보라는 주장합니다 | Pa | 데이터 베이스 관리 프로그램 | -30 | |||||||
| 손실 이력현상 | 피드-파 | 데이터 베이스 관리 프로그램 | 0.5 | |||||||
제품 특징
●MTP/MP0 광 커넥터
●Single +3.3V 전원 공급기
●Hot-pluggable QSFP28 MSA 폼 팩터
100m OM4 MMF 거리에 대한 ●Up
●4x28G 전기적 직렬 인터페이스 (CEI-28G-VSR)
CML 신호의 ●AC 결합
●Low 전력 소모 (맥스 :3.5W)
디지털 진단 기능에서 ●Built
●Operating 경우 온도 범위 :0C 내지 70C
100GBASE-SR4와 ●Compliant
●I2C 통신 인터페이스
애플리케이션
●100GBASE-SR4
●Infiniband QDR / DDR / SDR
●100G 데이터콤 연결
표준
IEEE 802.3 양의 울음 소리와 ●Compliant
QSFP28 MSA 하드웨어 전문화와 ●Compliant
로에스와 ●Compliant
명령 정보
| 부품번호 | 기술 |
| OLSQ85TXM-CDS1 | QSFP28 SR4 100m OM4, 0~70C |
