| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSB232XL-CD10 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 25.78Gb/s | 폼 팩터: | SFP28 |
|---|---|---|---|
| 사고 방식: | 1270/1330nm&1330/1270nm | 거리: | 10KM |
| 부품번호: | OLSB232XL-CD10 | 호환성: | 관습 |
| DDM/돔: | 지원받습니다 | 온도: | 0~70 °C |
| 하이 라이트: | 10 킬로미터 광 송수신기 모듈,25GBASE-BX 광 송수신기 모듈,비디 SFP28 송수신기 모듈 |
||

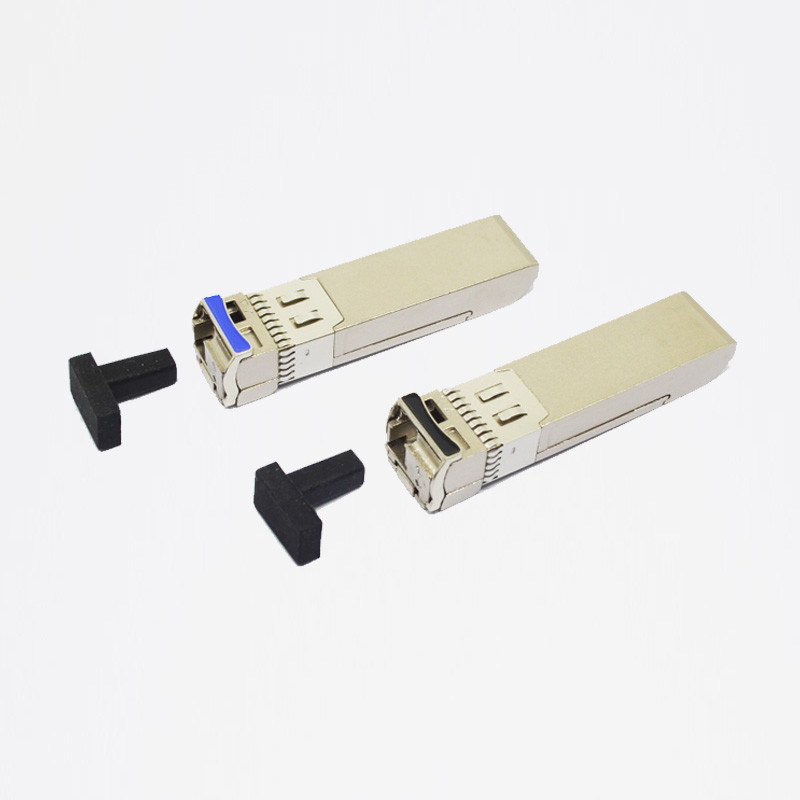

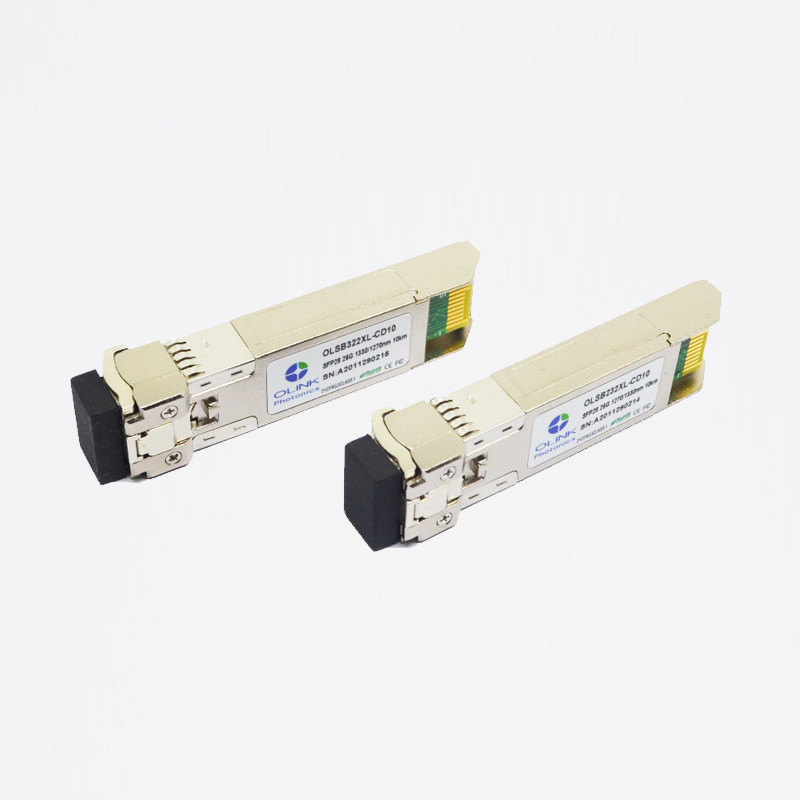

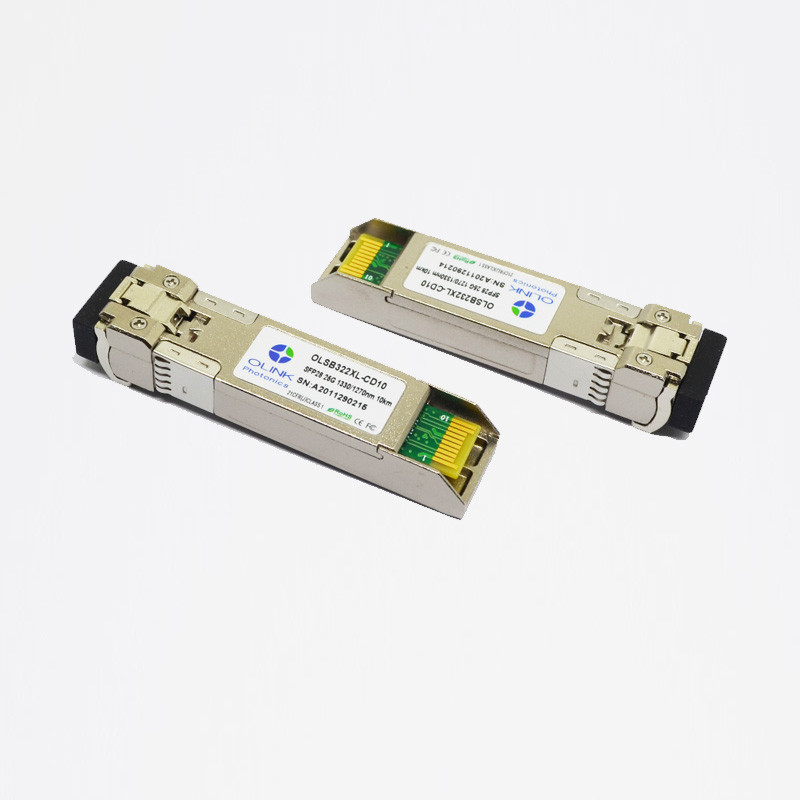

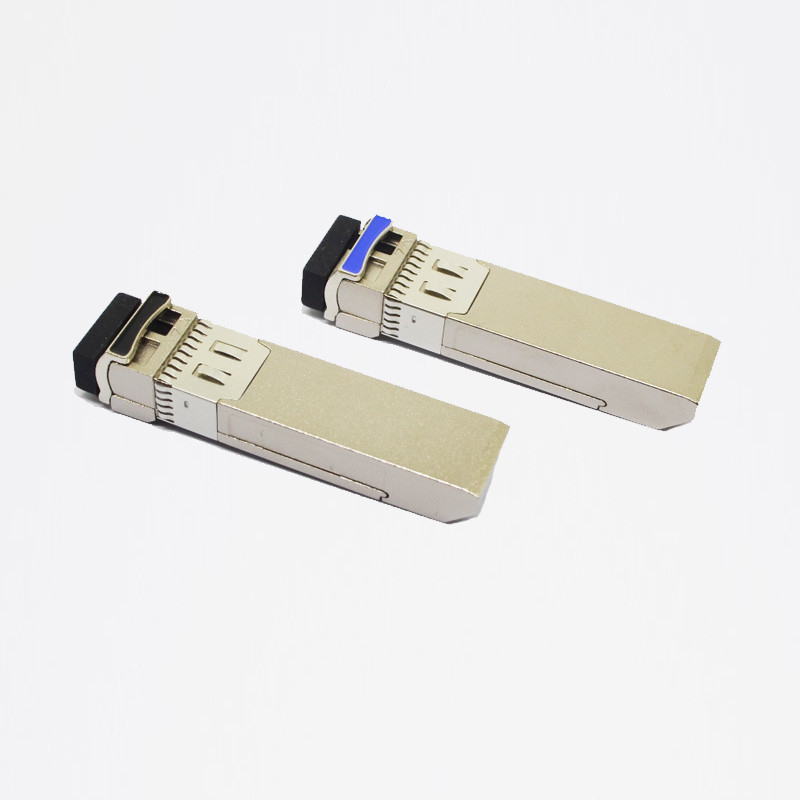

25GBASE BX 비디 SFP28 1270nm/1330nm & 1330nm/1270nm 10 킬로미터 광 송수신기 모듈
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 모듈에 대한 영구적인 손상을 일으킬 수 있습니다
기어럴 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | 25.78 | Gb / Ｓ | ||||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc | 450 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ |
전기적 입출력 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 | |
| 송신기 | |||||||
| 디프. 입력 전압 스윙 | 120 | 820 | 음피피 | 1 | |||
| Tx 불 가능 입력 | Ｈ | VIH | 2.0 | Vcc+0.3 | Ｖ | ||
| Ｌ | VIL | 0 | 0.8 | ||||
| Tx 송신 출력 이상 | Ｈ | VOH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Ｌ | VOL | 0 | 0.8 | ||||
| 입력 디프. 임피던스 | 신 | 100 | Ω | ||||
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 | |
| 수신기 | |||||||
| 디프. 출력 전압 스윙 | 340 | 650 | 800 | 음피피 | 3 | ||
| Rx LOS 출력 | Ｈ | VOH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Ｌ | VOL | 0 | 0.8 | ||||
기록 1) TD+/-는 내부로 모듈 안에서 100Ω 차이 종결과 연결된 AC입니다.
기록 2) Tx 결점과 Rx LOS는 개방 컬렉터 출력이며, 그것이 호스트 보드에 10kΩ 저항기에 4.7k로 끌어 올려져야 합니다. 2.0V와 Vcc+0.3V 사이에 전압을 끌어올리세요.
기록 3) RD+/- 출력은 내부로 연결된 AC이고, 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 합니다.
광학적 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | 1250 | 1270 | 1290 | 별거 안 해 | ||
| 1310 | 1330 | 1350 | ||||
| 길. 출력 전원 (인에이블드) | Po | -3 | 5 | 데이터 베이스 관리 프로그램 | ||
| 소광비 | ER | 3.5 | dB | |||
| 괴기한 폭(-20dB) | Δλ | 1 | 별거 안 해 | |||
| 상대 강도 잡음 | 린 | -130 | dB/Hz | |||
| 분산 페널티 | 3 | dB | ||||
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 수신기 | ||||||
| 작동 파장 | 1330 | 별거 안 해 | ||||
| 1270 | ||||||
| 응력을 가진 수신기 OMA 민감도 | 피센 | -13 | 데이터 베이스 관리 프로그램 | |||
| 평균 수신기 전력 | 피맥스 | -13.3 | 2 | 데이터 베이스 관리 프로그램 | ||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -12 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | 5 | dB | ||
제품 특징
SFP28 솔루션을 위해 SFF-8402에 순응한 ●
● 디지털 진단 감시기는 SFF-8472와 연결됩니다
● 뜨겁게 끼워 넣을 수 있는 SFP+ 발자국
● 1270nm/1330nm DFB 송신기
25.78Gb/s 데이터 링크에 달하는 ●
10Km SMF 연결에 적용가능한 ●
●고 투과율은 가장자리를 붙입니다
● 저 전력 소모<1>
● 단일 3.3V 전원 공급기
● 운용 케이스 온도 : 상용 : 0 ~ +70C
애플리케이션
● 25.78 Gb / Ｓ 단일의 레인
● 다른 광링크

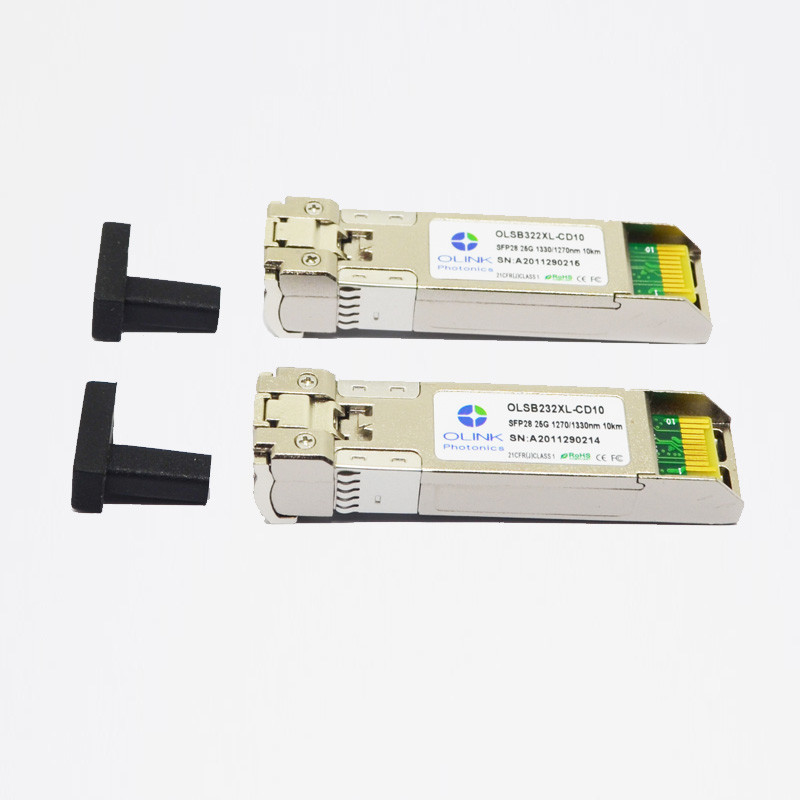

명령 정보
| 부품번호 | 기술 |
| OLSB232XL-CD10 | SFP28 LR 25.78G,0~70C, 1270/1330nm, BIDI 10Km |
| OLSB322XL-CD10 | SFP28 LR 25.78G,0~70C, 1330/1270nm, BIDI 10Km |
