| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLXP851XL-C(I)DS3 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 데이터 속도: | 11.3Gb/s 비트 전송률 | 폼 팩터: | XFP |
|---|---|---|---|
| 커넥터: | LC 듀플렉스 | 파장: | 850nm |
| 거리: | 300m | 섬유 유형: | MMF |
| 호환성: | 맞춤형 | DOM 지원: | 예 |
| 온도: | 0~70°C / 40~85°C | 보증: | 3 년 |
| 하이 라이트: | SR 10G XFP 모듈,300m 10G XFP 모듈,300m SR 광 트랜시버 |
||

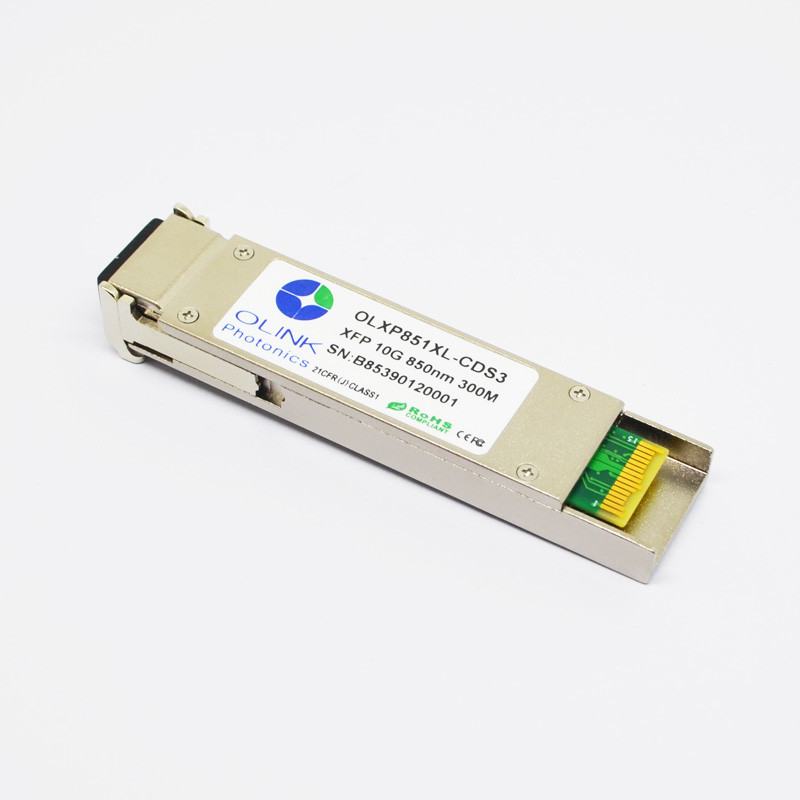

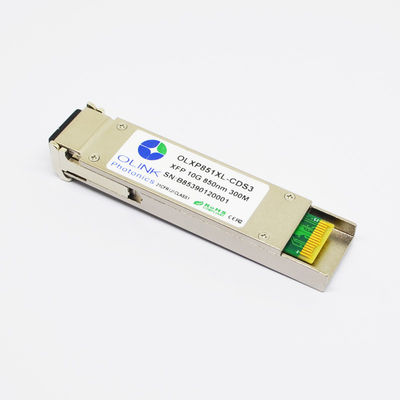

승인되는 주문을 받아서 만들어진 DOM LC 10G XFP 단위 SR 광 트랜시버 MMF GS
10G XFP SR 850nm 300m DOM LC MMF 맞춤형 XFP 광 트랜시버 모듈
제품 스포트라이트
1. 9.95~11.3Gb/s 비트 전송률 지원
2. 이중 LC 커넥터
3. 핫플러그 가능한 XFP 풋프린트
4. 850nm 가열 VCSEL 레이저
5. 300m MMF 연결에 적용 가능
6. 저전력 소비, < 1.3W
7. 디지털 진단 모니터 인터페이스
8. 참조 클럭이 필요하지 않음
9. 작동 케이스 온도: 상업용: 0 ~ 70°C, 산업용: -40 ~ 85°C
광학적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13 ~ 3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 평균 출력 전력 | 포장길 | -6 | -1 | dBm | 1 | |
| 광 변조 진폭 | 포마 | -2.8 | -1.5 | dB | 오마 | |
| 소광율 | 어 | 3.5 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 0.45 | nm | |||
| 상승/하강 시간(20%~80%) | Tr/Tf | 50 | 추신 | |||
| 분산 패널티 | TDP | 3.9 | dB | |||
| 상대 강도 노이즈 | 린 | -128 | dB/Hz | |||
| Tx 지터 | 티제이 | IEEE 802.3ae 준수 | ||||
| 리시버 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 수신기 감도 | 피센1 | -11.1 | dBm | 2 | ||
| 스트레스 받는 수신기 감도 | PSEN2 | -7.5 | dBm | 2 | ||
| 초과 적재 | 피맥스 | 0.5 | dBm | |||
| 수신기 반사율 | 수신 | -12 | dB | |||
| 로스 주장 | 아빠 | -30 | dBm | |||
| LOS 주장 취소 | PD | -14 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. 평균 전력 수치는 IEEE 802.3ae에 따른 참고용일 뿐입니다.
2. 최악의 ER=4@10.3125G로 측정;BER<10-12;231 – 1 PRBS.
절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대 | 단위 | 노트 |
| 전원 전압 | Vcc | -0.5 | 4.0 | V | |
| 보관 온도 | TS | -40 | 85 | °C | |
| 상대 습도 | 상대습도 | 0 | 85 | % |
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
지일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 | |
| 데이터 속도 | 박사 | 9.95 | 11.3 | Gb/s | |||
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | ||
| 공급 전류 | ICC5 | 400 | 엄마 | ||||
| 작동 케이스 온도. | Tc | 0 | 70 | °C | |||
| TI | -40 | 85 | °C | ||||
| 850nm OFL 대역폭 광섬유당 최대 지원 거리 | |||||||
| 62.5μm | 160MHz-Km | Lmax | 26 | 미디엄 | |||
| OM1 200MHz-Km | 33 | 미디엄 | |||||
| 50μm | OM2 500MHz-Km | Lmax | 82 | 미디엄 | |||
| OM3 2000MHz-Km | 300 | 미디엄 | |||||
전기적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나는) = -40 ...에 85℃ V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈,PP | 120 | 1000 | mVpp | ||
| 비활성화 전압 전송 | VD | 2.0 | Vcc | V | 1 | |
| 전송 가능 전압 | 벤 | 비 | 비+0.8 | |||
| 입력 차동 임피던스 | 린 | 100 | Ω | 2 | ||
| 비활성화 주장 시간 전송 | 트다 | 10 | 우리 | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 340 | 850 | mVpp | 삼 | |
| 출력 상승 시간 및 하강 시간 | Tr, Tf | 40 | 추신 | 4 | ||
| 로스 결함 | VLOS_F | VCC-0.5 | Vcc | V | 5 | |
| 로스 노멀 | VLOS_N | 비 | 비+0.5 | V | 5 | |
메모:
1. 또는 개방 회로.
2. 내부 AC 커플링 후.
3. 100옴 차동 종단으로.
4. 20~80%.
5. Loss Of Signal은 4.7k~10k 저항으로 3.15~3.6V로 풀업되는 오픈 컬렉터입니다.
논리 0은 정상 작동을 나타냅니다.논리 1은 감지된 신호가 없음을 나타냅니다.
제품 설명
Olinkcom의 OLXP851XL-C(I)DS3 소형 폼 팩터 10Gb/s(XFP) 트랜시버는 현재 XFP MSA(Multi-Source Agreement) 사양을 준수하며 현재 상용 온도 범위(0°C ~ 70°C)에서 사용 가능 및 산업용 작동 온도 범위(-40°C ~ +85°C).IEEE 802.3ae, 10G 파이버 채널 요청에 따라 10기가비트 이더넷 10GBASE-SR/SW를 준수합니다.디지털 진단 기능은 XFP MSA에 지정된 대로 2선 직렬 인터페이스를 통해 사용할 수 있습니다.
