| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP311XL-CD40 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 형태 인자: | SFP+ | 자료 비율: | 11.3Gb/s 비트율 |
|---|---|---|---|
| 적합성: | 까끄라기 | 섬유형: | SMF |
| 연결기: | LC 쌍신회로 | 사고 방식: | 1310nm |
| 거리: | 40km | DDM/DOM: | 지원받습니다 |

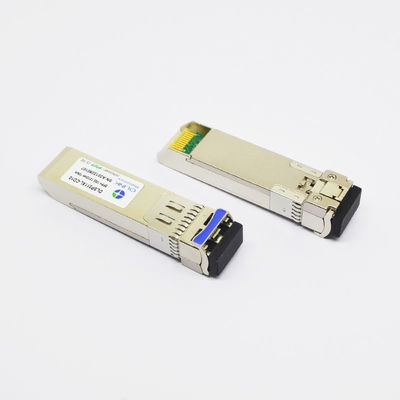

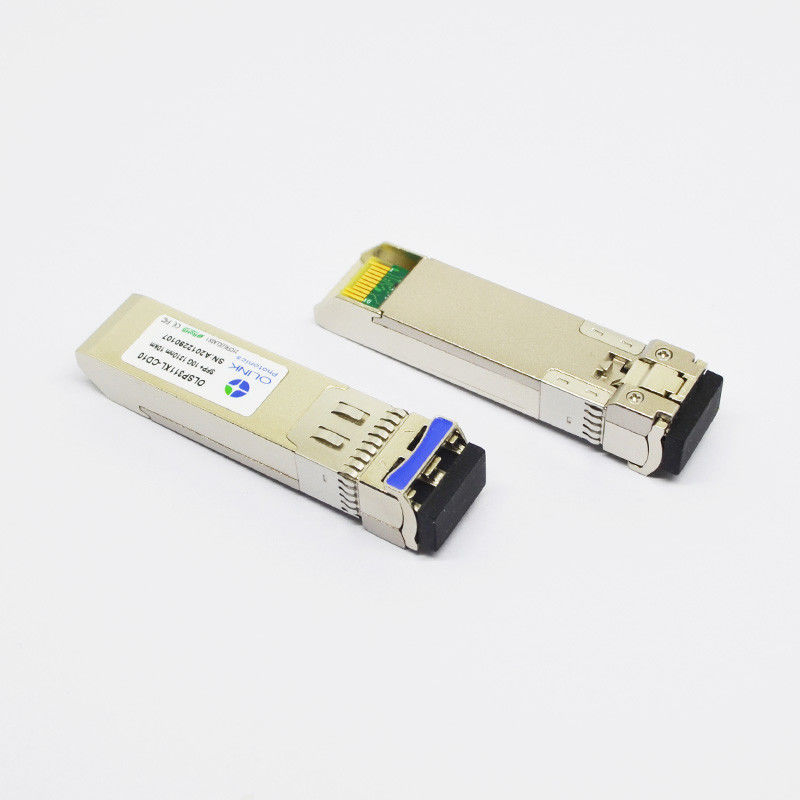

SFP-10G-ER40 적합하 수염 네트워크 10G SFP+ 1310nm 40 킬로미터 송수신기
기술
SFP-10G-ER40 적합한 수염 네트워크 10G SFP+ 1310nm 40 킬로미터 송수신기는 40 킬로미터까지 10G 이더넷 링크에 사용하기 위해 설계됩니다. 그들은 SFF-8431, SFF-8432와 IEEE 802.3ae 10GBASE-ER/EW로 순응합니다.
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 9.953 | 10.3125 | 11.3 | Gb / Ｓ | |
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 400 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
특징
11.3Gb/s 비트율에 대한 ● 지지 9.95
● 뜨겁게 끼워 넣을 수 있는 SFP+ 발자국
● 비냉각 1310nm DFB 송신기, 핀 광검파기
● 저 전력 소모, < 1="">
● 디지털 진단 감시기 인터페이스
IEEE 802.3ae 10GBASE ER에 순응한 ● 광 인터페이스
SFF-8431,SFF-8432에 순응한 ● 전기 인터페이스
● 운용 케이스 온도 : 컴메리카들 :0 내지 70 'Ｃ
애플리케이션
10.3125Gbps에 있는 ● 10GBASE-ER/EW
● OTN G.709 OTU1e/2/2e
● 4x, 8x와 10x 10G 광섬유 채널
● 다른 광링크
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 120 | 1200 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | 0 | 0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 350 | 700 | 음피피 | 2 | |
| 출력 상승 시간과 하락 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | VCC-0.8 | 프크크 | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | 0 | 0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
