| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP311XL-CD10 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 형태 인자: | SFP+ | 자료 비율: | 11.3Gb/s 비트율 |
|---|---|---|---|
| 호환성: | 델 | 매체: | SMF |
| 연결기: | LC 쌍신회로 | 사고 방식: | 1310nm |
| 거리: | 10 킬로미터 | DDM/DOM: | 지원받습니다 |
| 수신기 유형: | 핀 | 온도: | 0~70 'Ｃ |
| 하이 라이트: | 10g sfp+ lc lr transceiver,10g sfp+ 송수신기,OEM sfp+ 송수신기 |
||

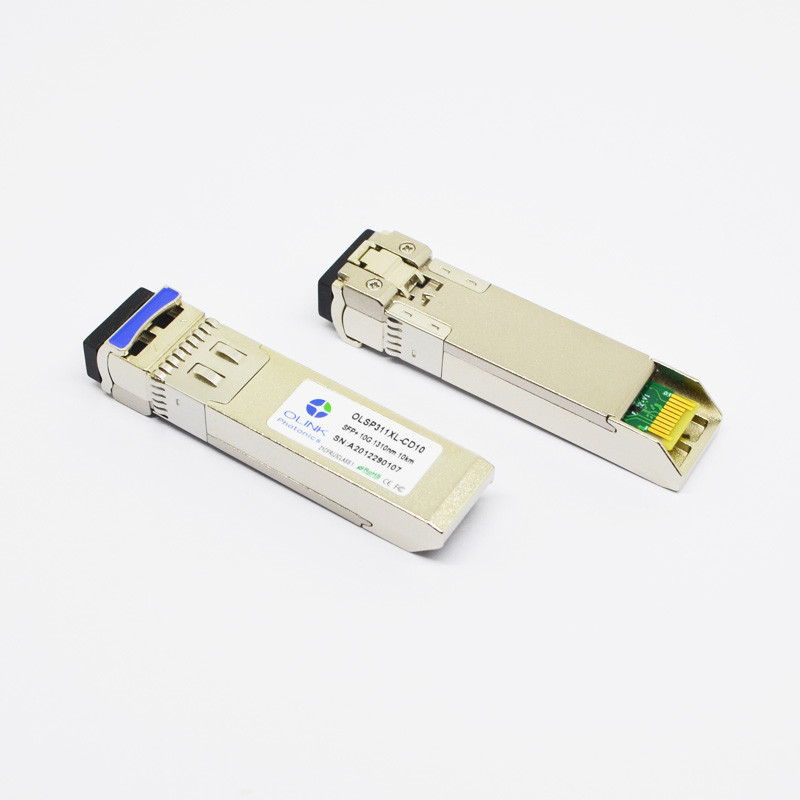

OEM FTTX 1310nm 10 킬로미터 SMF 10G SFP+ Lc Lr 송수신기 델 적합합니다
10G SFP+ 1310nm 10 킬로미터 LC SMF 적합하 델 10G LR 송수신기
기술
이 광 전송부는 10-기가비트 이더넷 링크에 사용하기 위해 단일 모드 섬유 에 최고 10까지 킬로미터를 설계했습니다. 그들은 SFF-8431,SFF-8432와 IEEE 802.3ae 10GBASE-LR/LW로 순응합니다. 송수신기 설계는 고객들에게 통신을 위한 최고의 해결책을 공급하기 위해 효과적이어 고성능과 비용에 대해 최적화됩니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | 9.953 | 10.3125 | 11.3 | Gb / Ｓ | ||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 300 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 강하 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | VCC-0.8 | 프크크 | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
특징
● 지지 11.3Gb/s 비트율
● 두 부분으로 된 LC 연결기
● 뜨겁게 끼워 넣을 수 있는 SFP+ 발자국
● 비냉각 1310nm DFB 송신기, 핀 광검파기
10이지 킬로미터 SMF 연결에 적용가능한 ●
● 저 전력 소모, < 1W="">
● 디지털 진단 감시기 인터페이스
● 운용 케이스 온도 : 컴메리카들 :0 내지 70 'Ｃ
애플리케이션
10.3125Gbps에 있는 ● 10GBASE-LR/LW
● 다른 광링크
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1290 | 1310 | 1330 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -6 | 0 | 데이터 베이스 관리 프로그램 | 1 | |
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 소광비 | ER | 4 | 4.5 | dB | ||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | |||
| 분산 페널티 | TDP | 3.2 | dB | |||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 1270 | 1600 | 별거 안 해 | |||
| 수신기 감도 | PSEN2 | -14.4 | 데이터 베이스 관리 프로그램 | 2 | ||
| 과부담 | PAVE | 0.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -18 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. 평균 마력 수치들은 IEEE 802.3ae마다, 단지 정보를 제공합니다.
2. 계속하여 BER 1E-12 이하 측정됩니다. 방법 패턴은 최악 ER=4.5@ 10.3125Gb/s로 PRBS 231-1입니다.
