| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP311XL-CD10 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 적합성: | 까끄라기 | 자료 비율: | 11.3Gb/s 비트율 |
|---|---|---|---|
| 형태 인자: | SFP+ | 연결기: | LC 쌍신회로 |
| 사고 방식: | 1310nm | 거리: | 10 킬로미터 |
| 온도: | 0~70 'Ｃ | DDM/DOM: | 지원받습니다 |
| 하이 라이트: | FCC 10G SFP+ 파이버 송수신기,ODM 10G SFP+ 파이버 송수신기,FCC sfp+ 섬유 |
||

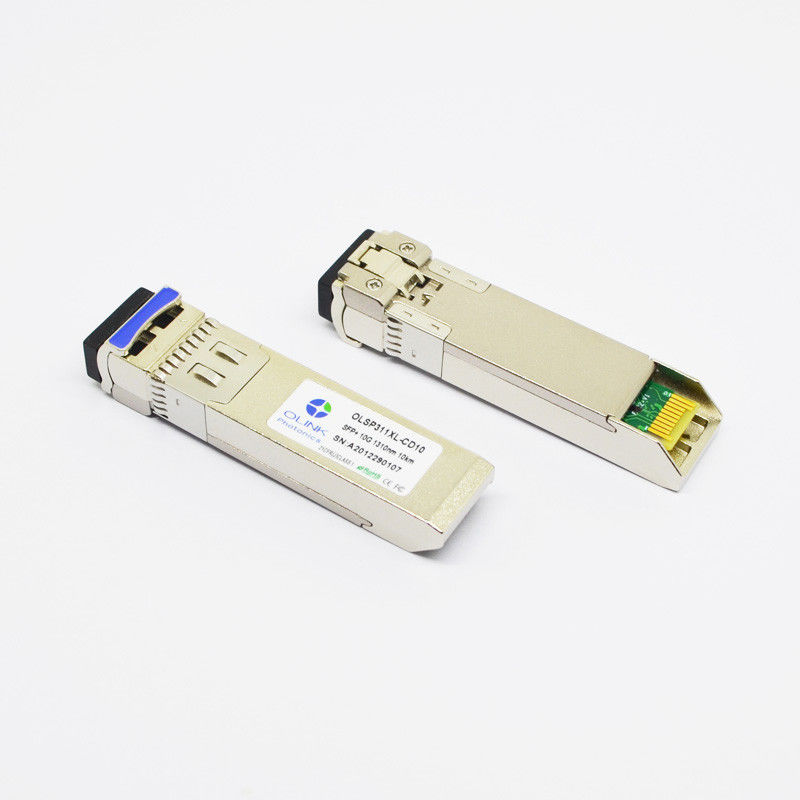

적합한 DOM LC SMF 10G SFP+ 파이버 송수신기 수염은 끼워 넣을 수 있어서 뜨거워집니다
10G LR SFP+ 1310nm 10 킬로미터 DOM LC SMF 모듈 수염 네트워크 SFP-10G-LR 적합합니다
기술
LC 두 부분으로 된 SMF 섬유 에 10 킬로미터 링크 길이에 달하는 수염 네트워크 SFP-10G-LR 적합한 SFP+ 송수신기 지원. 송수신기 설계는 고객들에게 통신을 위한 최고의 해결책을 공급하기 위해 효과적이어 고성능과 비용에 대해 최적화됩니다.
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | 9.953 | 10.3125 | 11.3 | Gb / Ｓ | ||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 300 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 강하 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | VCC-0.8 | 프크크 | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
특징
● 지지 11.3Gb/s 비트율
● 두 부분으로 된 LC 연결기
● 뜨겁게 끼워 넣을 수 있는 SFP+ 발자국
10이지 킬로미터 SMF 연결에 적용가능한 ●
● 저 전력 소모, < 1W="">
IEEE 802.3ae 10GBASE LR에 순응한 ● 광 인터페이스
SFF-8431에 순응한 ● 전기 인터페이스
● 운용 케이스 온도 : 컴메리카들 :0 내지 70 'Ｃ
애플리케이션
10.3125Gbps에 있는 ● 10GBASE-LR/LW
● 10G 광섬유 채널
● 다른 광링크
