| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSCxx1XL-CD10 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 10pcs/ 호일 백 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 10G SFP+ CWDM 0 킬로미터 | 자료 비율: | 10Gbps |
|---|---|---|---|
| 형태 인자: | SFP+ | 사고 방식: | 1270-1610nm |
| 거리: | 10 킬로미터 | 적합성: | MIKROTIK |
| TX 힘: | -6~0 | 수신기 감도: | <-14> |
| 기능 선택권: | DOM | 작동 온도: | 70°C (32에 158°F)에 0 |
| 하이 라이트: | CWDM 10G SFP+ 파이버 송수신기,1270nm 10G SFP+ 파이버 송수신기,1270nm SFP+ 단위 |
||

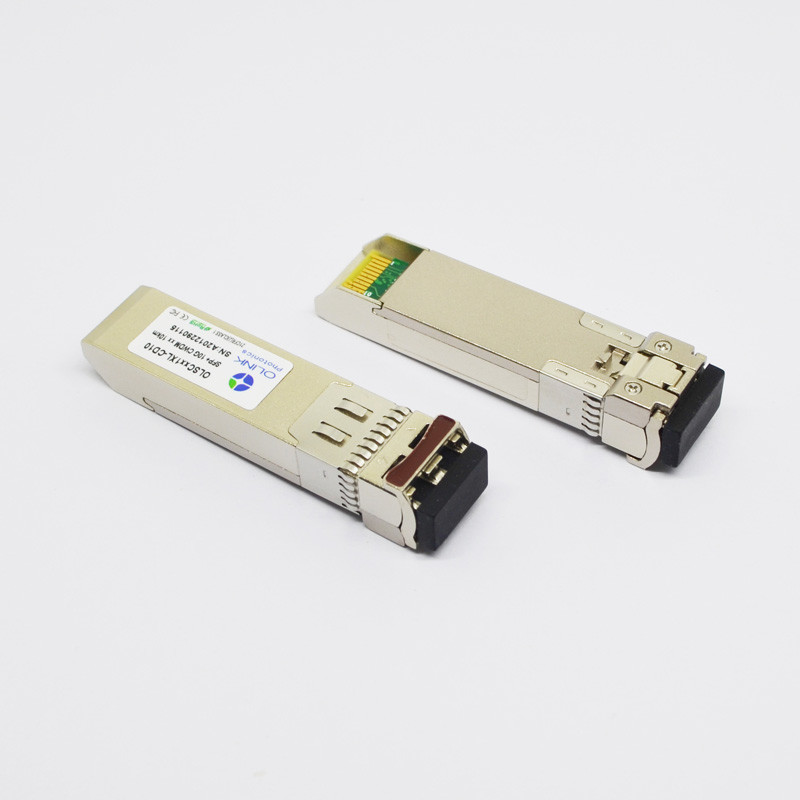

마이크로티크 적합하 10G SFP+ 파이버 송수신기 CWDM 1270nm 10 킬로미터
제품 특징
11.5Gb/s 비트율에 대한 ● 지지 9.95
● 두 부분으로 된 LC 연결기
●Hot 끼워 넣을 수 있는 SFP+ 발자국
● 비냉각 1270nm~1610nm DFB 송신기, 핀 광검파기
10이지 킬로미터 SMF 연결에 적용가능한 ●
● 저 전력 소모, < 1W="">
● 디지털 진단 감시기 인터페이스
IEEE 802.3ae 10GBASE LR에 순응한 ● 광 인터페이스
SFF-8431에 순응한 ● 전기 인터페이스
● 운용 케이스 온도 :
컴메리카들 :0 내지 70 산업적인 'Ｃ :-40 내지 85 'Ｃ
애플리케이션
10.3125Gbps에 있는 ● 10GBASE-LR/LW
● 10G 이더넷
● 다른 광링크
제품 설명
오링크컴의 OLSCxx1XL-C(I)D10 CWDM DFB 10Gbps SFP+ 송수신기는 링크 길이 10 킬로미터를 위한 단일 모드 광섬유 위에서 광 데이터를 전하고 받도록 설계됩니다. 이 송수신기는 양구간으로 구성됩니다 : 송신기 섹션은 CWDM DFB레이저를 통합시킵니다. 그리고 수신기 섹션은 통신 공업회와 통합된 PIN 포토다이오드로 구성됩니다. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다. 전류, 전해진 광학력이 광학력과 송수신기 공급 전압을 받았다는 것을 송수신기 온도, 레이저 바이어스와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허용하는 SFF-8472에 명시된 것처럼, 디지털 진단 기능은 2번 와이어 직렬 접속을 통해 이용 가능합니다.
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 9.95 | 10.3125 | Gb / Ｓ | ||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 300 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 강하 시간 | Tr, 트프 | 28 | 2.0 | Vcc+0.3 | Ps | 3 |
| LOS는 주장했습니다 | vlos_f | VCC-0.8 | 프크크 | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | λ-7.5nm | λ | λ+7.5nm | 별거 안 해 | 1 |
| 길. 출력 전원 (인에이블드) | PAVE | -6 | 0 | 데이터 베이스 관리 프로그램 | 2 | |
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 소광비 | ER | 4 | 5 | dB | ||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | |||
| 분산 페널티 | TDP | 2.5 | dB | |||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1260 | 1620 | 별거 안 해 | ||
| 수신기 감도 | PSEN | -14.4 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | +0.5 | 데이터 베이스 관리 프로그램 | |||
| 수신기 반사도 | 르르크스 | -12 | dB | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -17 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | 4 | dB | ||
기록 :
1.사고 방식 λ =1270nm~1610nm, 전체 18 wavelengths,20nm 간격
2. PRBS 231 - 1 비제로 복귀 시험 패턴으로 10.3125b/s에서 측정됩니다.
3.ER 가장 나쁜 =5 하에 PRBS 231 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴으로 10.3125 Gb / Ｓ에서 측정됩니다
디지털 증상을 나타내는 상술
OLSCxx1XL-CD10 송수신기는 눈금매겨진 디지털 단자를 내부로 또는 외부적으로 요구하는 호스트 시스템에서 사용될 수 있습니다.
| 매개 변수 | 기호 | 유닛 | 민. | 맥스. | 정확도 | 기록 |
| 송수신기 온도 | 드템피 Ｅ | 오크 | -45 | +90 | ±5oC | 1,2 |
| 송수신기 공급 전압 | 드볼타게 | Ｖ | 2.8 | 4.0 | ±3% | |
| 송신기 바이어스 전류 | 드비아스 | 마 | 0 | 127 | ±10% | 3 |
| 송신기 출력 전력 | 디티스 전원 | 데이터 베이스 관리 프로그램 | -8 | +2 | ±2dB | |
| 수신기 평균 입력 파워 | 드르크스 전원 | 데이터 베이스 관리 프로그램 | -16 | 0 | ±2dB |
기록 :
1.작동이 임시 직원으로 일할 때.=0~70 더 레인지인 오크는 min=-5,Max=+75 일 것입니다
2. 내부로 측정됩니다
3. Tx 바이어스 전류의 정확도는 레이저 드라이버부터 레이저까지 실 전류의 10%입니다
마이크로티크 S+C51DLC10D와 기능상으로 같은 오우
