| 상품 이름: | 10G SFP+ CWDM 0 킬로미터 | 자료 비율: | 10Gbps |
|---|---|---|---|
| 형태 인자: | SFP+ | 사고 방식: | 1270-1610nm |
| 거리: | 10 킬로미터 | 적합성: | Cisco |
| TX 힘: | -6~0 | 수신기 감도: | <-14> |
| 기능 선택권: | DOM | 작동 온도: | 70°C (32에 158°F)에 0 |
| 하이 라이트: | 10G 시스코 적합하 Transceiver,1610nm 시스코 적합하 Transceiver,10g sfp+ 크위디엠 |
||

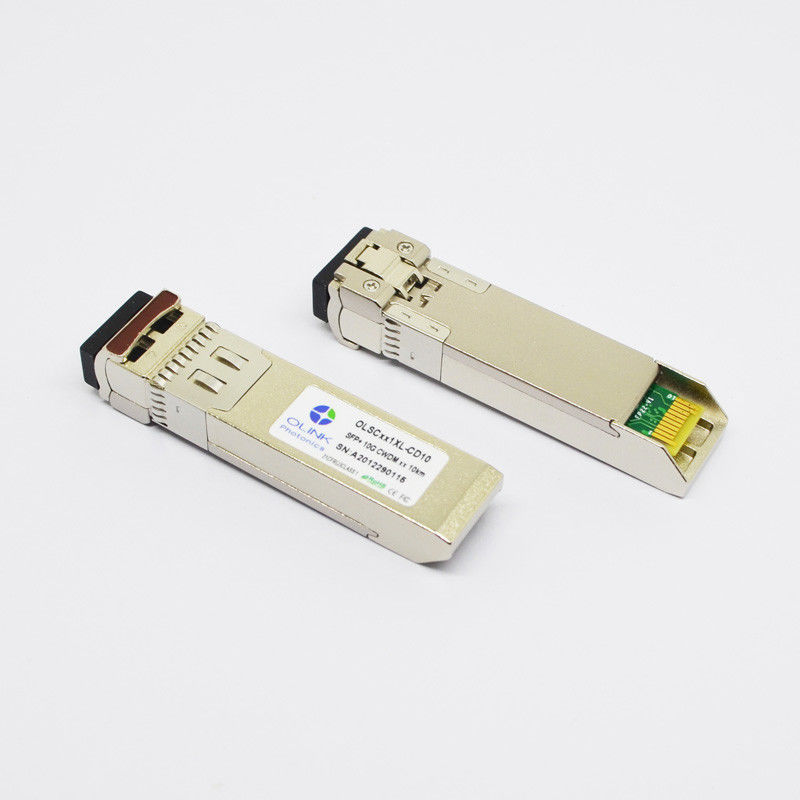

10Gbps CWDM SFP+ Cisco 호환 송수신기 1610nm 10km DOM
Cisco CWDM-SFP10G 호환 10G CWDM SFP+ 1270~1610nm 10km 송수신기
제품 F식사
● 9.95~11.5Gb/s 비트 전송률 지원
● 이중 LC 커넥터
● 핫 플러그 가능 SFP+ 설치 공간
● 비냉각 1270nm~1610nm DFB 송신기, PIN 광검출기
● 10km SMF 연결에 적용 가능
● 저전력 콘가정, < 1W
● 디지털 진단 모니터 인터페이스
● IEEE 802.3ae 10GBASE-LR을 준수하는 광 인터페이스
● SFF-8431을 준수하는 전기 인터페이스
● 작동 케이스 온도:
상업용: 0 ~ 70°C 산업용: -40 ~ 85°C
ㅏ신청
● 10GBASE-LR/LW 10.3125Gbps
● 10G 이더넷
● 기타 광 링크
피제품 설명
Olinkcom의 OLSCxx1XL-C(I)D10 CWDM DFB 10Gbps SFP+ 송수신기는 링크 길이 10km의 단일 모드 광섬유를 통해 광 데이터를 송수신하도록 설계되었습니다.이 트랜시버는 두 섹션으로 구성됩니다. 트랜스미터 섹션에는 CWDM DFB 레이저가 통합되어 있습니다.그리고 수신기 섹션은 TIA와 통합된 PIN 포토다이오드로 구성됩니다.모든 모듈은 클래스 I 레이저 안전 요구 사항을 충족합니다.디지털 진단 기능은 SFF-8472에 지정된 대로 2선 직렬 인터페이스를 통해 사용할 수 있으며, 이를 통해 트랜시버 온도, 레이저 바이어스 전류, 전송된 광 전력, 수신된 광 전력 및 트랜시버 공급 전압과 같은 장치 작동 매개변수에 실시간으로 액세스할 수 있습니다. .
ㅏ절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대 | 단위 | 노트 |
| 전원 전압 | Vcc | -0.5 | 4.0 | V | |
| 보관 온도 | TS | -40 | 85 | °C | |
| 상대 습도 | 상대습도 | 0 | 85 | % |
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
지일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 데이터 속도 | 박사 | 9.95 | 10.3125 | Gb/s | ||
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 공급 전류 | ICC5 | 300 | 엄마 | |||
| 작동 케이스 온도. | Tc | 0 | 70 | °C | ||
| TI | -40 | 85 |
전기적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈,PP | 180 | 700 | mVpp | 1 | |
| 비활성화 전압 전송 | VD | VCC-0.8 | Vcc | V | ||
| 전송 가능 전압 | 벤 | 비 | 비+0.8 | |||
| 입력 차동 임피던스 | 린 | 100 | Ω | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 300 | 850 | mVpp | 2 | |
| 출력 상승 시간 및 하강 시간 | Tr, Tf | 28 | 2.0 | Vcc+0.3 | 추신 | 삼 |
| LOS 주장 | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOS 주장 취소됨 | VLOS_N | 비 | 비+0.8 | V | 4 | |
메모:
1. TX 데이터 입력 핀에 직접 연결됩니다.핀에서 레이저 드라이버 IC로의 AC 커플링.
2. 100Ω 차동 종단으로.
3. 20~80%.모듈 적합성 테스트 보드 및 OMA 테스트 패턴으로 측정했습니다.PRBS 9에서 4개의 1과 4개의 0을 사용하는 것은 허용되는 대안입니다.
4. LOS는 오픈 컬렉터 출력입니다.호스트 보드에서 4.7kΩ – 10kΩ으로 풀업되어야 합니다.정상 작동은 논리 0입니다.신호 손실은 논리 1입니다.
영형광학적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | λ-7.5nm | λ | λ+7.5nm | nm | 1 |
| 평균 출력 전력(활성화됨) | 포장길 | -6 | 0 | dBm | 2 | |
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||
| 소광율 | 어 | 4 | 5 | dB | ||
| RMS 스펙트럼 폭 | Δλ | 1 | nm | |||
| 상승/하강 시간(20%~80%) | Tr/Tf | 50 | 추신 | |||
| 분산 패널티 | TDP | 2.5 | dB | |||
| 상대 강도 노이즈 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae 준수 | |||||
| 리시버 | ||||||
| 작동 파장 | λ | 1260 | 1620 | nm | ||
| 수신기 감도 | 피센 | -14.4 | dBm | 삼 | ||
| 초과 적재 | 포장길 | +0.5 | dBm | |||
| 수신기 반사율 | 수신 | -12 | dB | |||
| 로스 주장 | 아빠 | -30 | dBm | |||
| LOS 주장 취소 | PD | -17 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | 4 | dB | ||
메모:
1. 파장 λ = 1270nm~1610nm, 총 18개의 파장, 20nm 간격
2. PRBS 2로 10.3125b/s로 측정31 – 1 NRZ 테스트 패턴.
3. 최악의 ER = 5에서 PRBS 2로 10.3125Gb/s로 측정31 - 1 BER < 1x10에 대한 NRZ 테스트 패턴-12
디지털 진단 사양
OLSCxx1XL-CD10 트랜시버는 내부 또는 외부에서 교정된 디지털 진단이 필요한 호스트 시스템에서 사용할 수 있습니다.
| 매개변수 | 상징 | 단위 | 최소 | 최대 | 정확성 | 노트 |
| 트랜시버 온도 | DTemp-E | ºC | -45 | +90 | ±5ºC | 1,2 |
| 트랜시버 공급 전압 | D전압 | V | 2.8 | 4.0 | ±3% | |
| 송신기 바이어스 전류 | DBias | 엄마 | 0 | 127 | ±10% | 삼 |
| 송신기 출력 전력 | DTx-파워 | dBm | -8 | +2 | ±2dB | |
| 수신기 평균 입력 전력 | DRx-파워 | dBm | -16 | 0 | ±2dB |
메모:
1. 작동 온도=0~70ºC일 때 범위는 최소=-5, 최대=+75입니다.
2. 내부 측정
3. Tx 바이어스 전류의 정확도는 10%입니다. 실제 cu의레이저 드라이버에서 레이저로의 rrent
