| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL etc |
| 모델 번호: | OLSB231XL-CD60 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 OR 10 pcs/ 팔레트 OR 20 pcs/ 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 자료 비율: | 10Gb/s | 형태 인자: | SFP+ BIDI |
|---|---|---|---|
| 사고 방식: | TX :1270 nm / RX :1330 nm | 거리: | 60km |
| 원천: | 비냉각 1270nm DFB 송신기, 1330nm APD 수신기 | 감도: | <-20 dBm=""> |
| 섬유형: | SMF | 애플리케이션: | 9.953Gbps ●Other 광링크에 있는 ●10.3125Gbps 이더넷 ●10GBASE-EW |
| 하이 라이트: | SFP+ 광섬유 이더넷 Transceiver,60km 섬유 옵틱 이더넷 Transceiver,10g 이더넷 광 전송부 |
||
고분고분한 60km SFP+ 광섬유 이더네트 송수신기 1330 Nm 10G MSA
10Gb/s SFP+ BIDI TX:1270nm/RX:1330nm 60km 광 트랜시버 모듈 MSA 준수

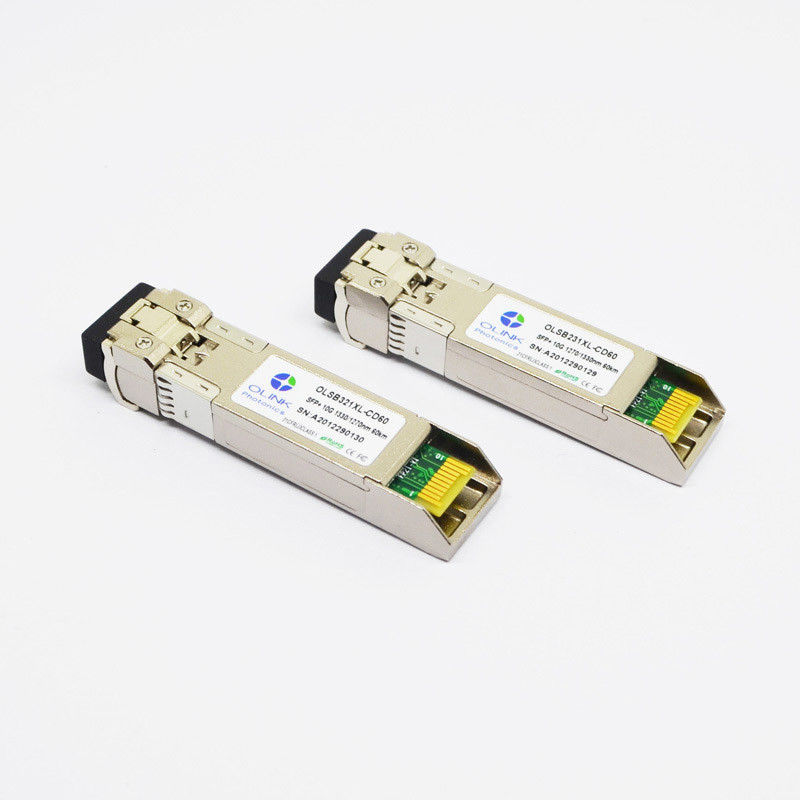

Olinkcom의 OLSB231XL-CD60은 장거리 10Gb/s 이중 광 데이터 통신 애플리케이션을 위해 설계된 핫 플러그형 Small-Form-Factor SFP+ 양방향 트랜시버 모듈입니다.SFP+ BIDI 모듈은 단일 가닥 단일 모드 광섬유를 통해 60km 링크 거리를 제공하는 단일 LC 광 커넥터에 매우 안정적인 1270nm DFB 송신기 및 1330nm APD 광검출기를 제공합니다.
사양
• 핫플러그 가능 SFP+ 설치 공간
• SFF-8431을 준수하는 전기 인터페이스
• SFF-8472 준수
• 802.3ae 10GBASE-ER과 호환되는 10Gb/s 직렬 광 인터페이스
• 1270nm DFB 송신기, 1330nm APD 광검출기 수신기
• 단일 모드 광섬유에서 최대 60km 거리
ㅏ절대 최대 등급
|
매개변수 |
상징 |
최소 |
최대 |
단위 |
노트 |
|
전원 전압 |
Vcc |
-0.5 |
4.0 |
V |
|
|
보관 온도 |
TS |
-40 |
85 |
°C |
|
|
상대 습도 |
상대습도 |
0 |
85 |
% |
|
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
영형광학적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나)=-40...에 85 ℃,V참조= 3.13~3.47V)
|
매개변수 |
상징 |
최소 |
보통 |
최대 |
단위 |
노트 |
|
송신기 |
||||||
|
작동 파장 |
λ |
1250 |
1270 |
1290 |
nm |
|
|
1310 |
1330 |
1350 |
|
|||
|
평균 출력 전력(활성화됨) |
피아베 |
1 |
|
6 |
dBm |
1 |
|
사이드 모드 억제 비율 |
SMSR |
30 |
|
|
dB |
|
|
소광율 |
어 |
5 |
6 |
|
dB |
|
|
실효값 스펙트럼 폭 |
Δλ |
|
|
1 |
nm |
|
|
상승/하강 시간(20%~80%) |
TR/T에프 |
|
|
50 |
추신 |
|
|
분산 패널티 |
TDP |
|
|
3.2 |
dB |
|
|
상대 강도 노이즈 |
린 |
|
|
-128 |
dB/Hz |
|
|
출력 광학 눈 |
IEEE 0802.3ae 준수 |
|||||
|
리시버 |
||||||
|
작동 파장 |
λ |
|
1330 |
|
nm |
|
|
|
1270 |
|
|
|||
|
수신기 감도 |
피센1 |
|
|
-21 |
dBm |
2 |
|
초과 적재 |
포장길 |
|
|
-7 |
dBm |
|
|
로스 주장 |
아빠 |
-40 |
|
|
dBm |
|
|
LOS 주장 취소 |
PD |
|
|
-25 |
dBm |
|
|
로스 히스테리시스 |
Pd-Pa |
0.5 |
|
|
dB |
|
메모:
1. 평균 전력 수치는 IEEE 802.3ae에 따른 참고용일 뿐입니다.
2. 최악의 ER로 측정=6;BER<10-12;231 – 1PRBS.
제품 기능
1. 하나의 광섬유 Bi-Di SFP+ 광 트랜시버, Bidi WDM SFP+
2. 최대 10.3Gbps 양방향 데이터 링크
3. SFP+ MSA 완전 준수
4. IEEE 802.3ae 10GBASE-BX 준수
5. SFF-8472 디지털 진단 기능
6. 심플렉스 LC 커넥터
7. 1330TX/1270RX 및 1270TX/1330RX
8. 최대 10, 20, 40km 거리
9. +3.3V 전원 공급 장치만 필요
10. RoHS 준수
11. -5 ~ 70C 작동
신청:
10.3125Gb/s의 10GBASE-BX
9.953Gb/s의 10GBASE-BX
1000 Base-LX 이더넷
8.5Gbps에서 8XFC
4.25Gbps에서 4XFC
2.125Gbps에서 2XFC
1.0625Gbps에서 1xFC
