| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLXP851XL-C(I)DS3 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 11.3Gb/s 비트율 | 양립한 Cisco: | XFP-10G-mm-sr |
|---|---|---|---|
| 형태 인자: | XFP | 연결기: | LC 쌍신회로 |
| 사고 방식: | 850nm | 거리: | 300m |
| DOM 지원: | 예 | 섬유형: | MMF |
| 온도: | 0~70 'Ｃ | 보증: | 3년 |
| 강조하다: | 300m 10G XFP 모듈,SR 10G XFP 모듈,엑스프피 광 전송부 |
||

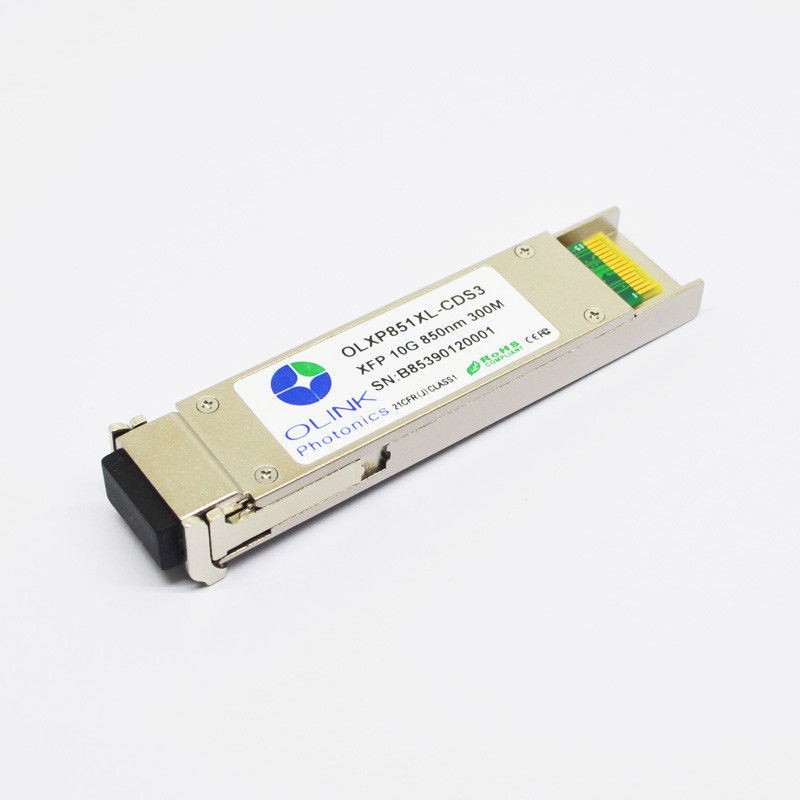

SR 850nm 300m 10G XFP 모듈
시스코 XFP-10G-mm-sr 적합한 10G XFP SR 850nm 300m DOM LC MMF 송수신기 모듈
제품 설명
이 시스코 적합한 소형 인수 10Gb/s (XFP) 송수신기는 현재 XFP 다중-자원 계약 (MSA) 상술로 순응하고 컴메리카들 온도 작동 범위 (0 '70' Ｃ에 대한 Ｃ)과 작전 (+85' Ｃ에 대한 -40' Ｃ)의 산업용 온드범위로 지금 이용 가능합니다.
70 Ｃ에 대한 전기 특성 (상부(C) = 0, 상부(I) = -40 85C 3.47 Ｖ에) VCC = 3.13에
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 120 | 1000 | 음피피 | ||
| 불 가능 전압을 전하세요 | VD | 2.0 | 프크크 | Ｖ | 1 | |
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | 2 | ||
| 전송 드이사벨은 타임즈 지를 주장합니다 | 트다 | 10 | 우리 | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 340 | 850 | 음피피 | 3 | |
| 출력 상승 시간과 하락 시간 | Tr, 트프 | 40 | Ps | 4 | ||
| LOS는 실패합니다 | vlos_f | VCC-0.5 | 프크크 | Ｖ | 5 | |
| 정상적인 LOS | vlos_n | V자형입니다 | Vee+0.5 | Ｖ | 5 | |
기록 :
1. 또는 회로를 여세요.
2. 내부 교류 결합 뒤에.
3. 100 오옴 차별적 종결 안으로.
4. 20 - 80 %. 4. 20 - 80 %.
5. 신호 손실은 3.15에 4.7k~ 10k 저항기로 끌어 올려질 개방 컬렉터입니다 - 3.6V.
논리 0, 정상 작동이 나타냅니다 ; 논리 1은 발견된 어떤 신호도 보여주지 않습니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 길. 출력 전원 | PAVE | -6 | -1 | 데이터 베이스 관리 프로그램 | 1 | |
| 광변조 크기 | 포마 | -2.8 | -1.5 | dB | OMA | |
| 소광비 | ER | 3.5 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 0.45 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | |||
| 분산 페널티 | TDP | 3.9 | dB | |||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | |||
| Tx는 신경질적으로 행동합니다 | TJ | IEEE 802.3ae로 순응합니다 | ||||
| 수신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 수신기 감도 | PSEN1 | -11.1 | 데이터 베이스 관리 프로그램 | 2 | ||
| 응력을 가진 수신기 감도 | PSEN2 | -7.5 | 데이터 베이스 관리 프로그램 | 2 | ||
| 과부담 | 피맥스 | 0.5 | 데이터 베이스 관리 프로그램 | |||
| 수신기 반사도 | 르르크스 | -12 | dB | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -14 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. 평균 마력 수치들은 IEEE 802.3ae마다, 단지 정보를 제공합니다.
2. 가장 나쁜 ER=4@10.3125G로 측정됩니다 ; BER-12<10> ; 231 - 1 PRBS.
제품 상세정보
11.3Gb/s 비트율에 대한 ● 지지 9.95
● 두 부분으로 된 LC 연결기
시스코로 적합한 ●
● 핫 블러그 가능한 XFP 발자국
● 850nm 뜨거워지 VCSEL 레이저
300m MMF 연결에 적용가능한 ●
● 저 전력 소모, < 1="">
● 디지털 진단 감시기 인터페이스
● 어떤 기준 클럭도 요구하지 않았습니다
● 운용 케이스 온도 : 컴메리카들 :0 내지 70 산업적인 'Ｃ :-40 내지 85' Ｃ
우리는 또한 알카텔인 쥬니퍼인 시스코, 극도, 브로케이드 기타 등등과 같이, 적합한 대부분의 주요 브랜드를 제공할 뿐만 아니라, 특화를 지원합니다.
